Aktuell    April/Mai 2010

Hier stelle ich meine aktuellen Basteleien vor

qui presento i miei ultimi lavori

*alte Aktuell*       *vecchie attualità*



24.05.2010

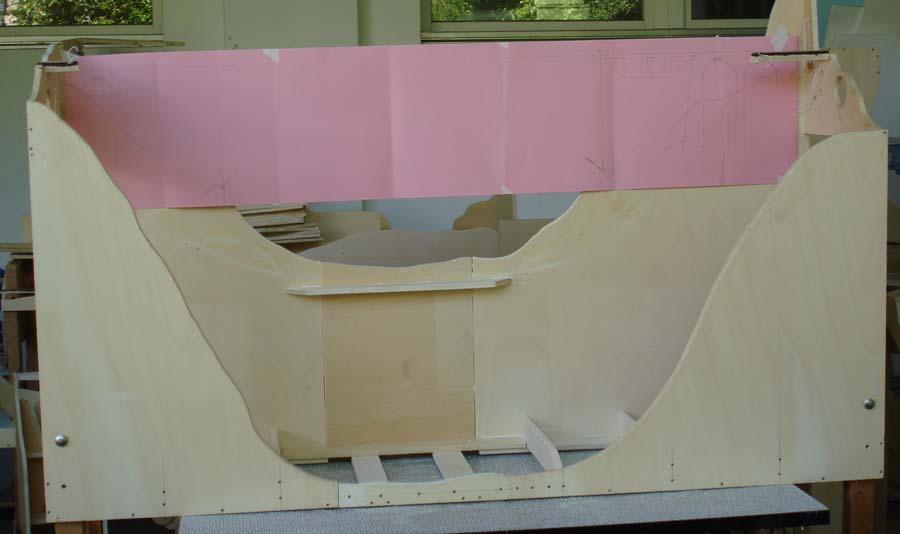

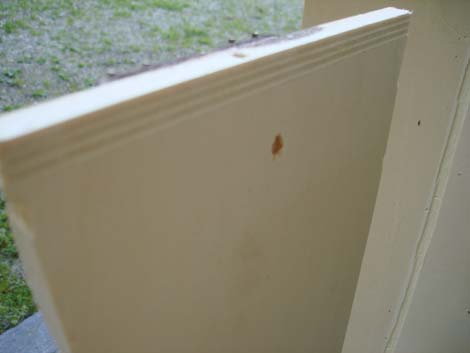

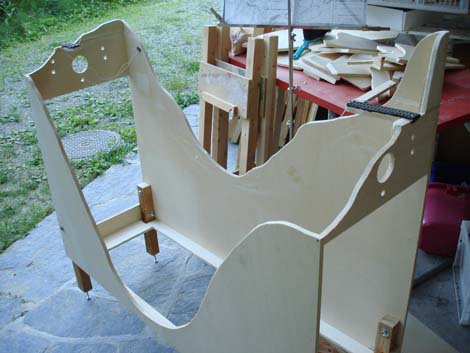

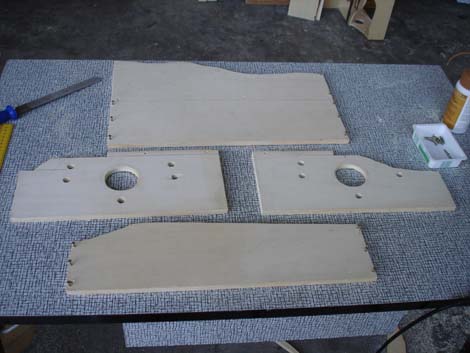

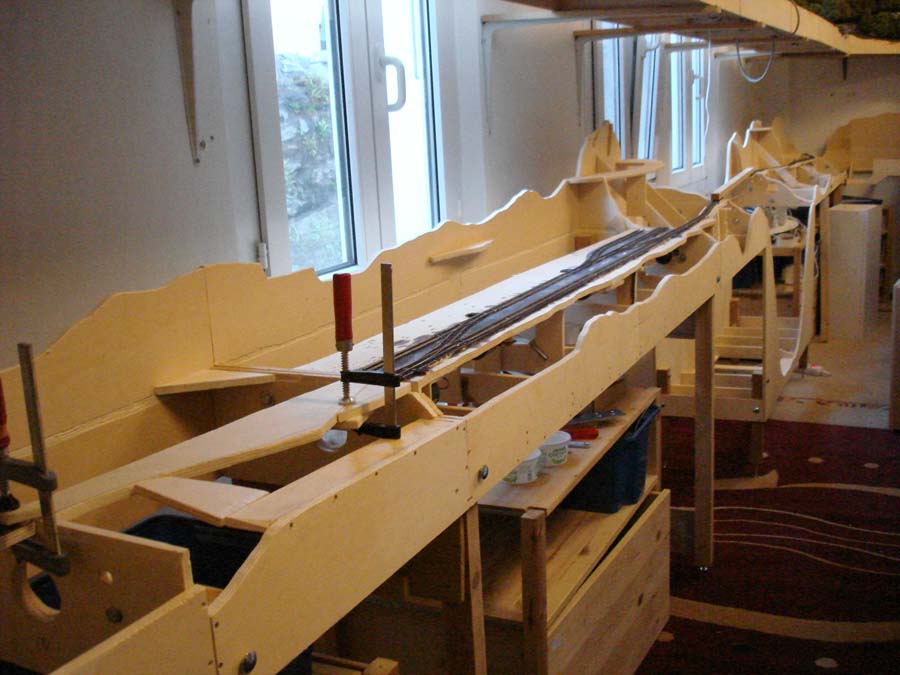

meine "Luxuslimousine" hat etwas Sägemehl abbekommen ...   die Seitenwände für das neue 50cm Modul von Camedo

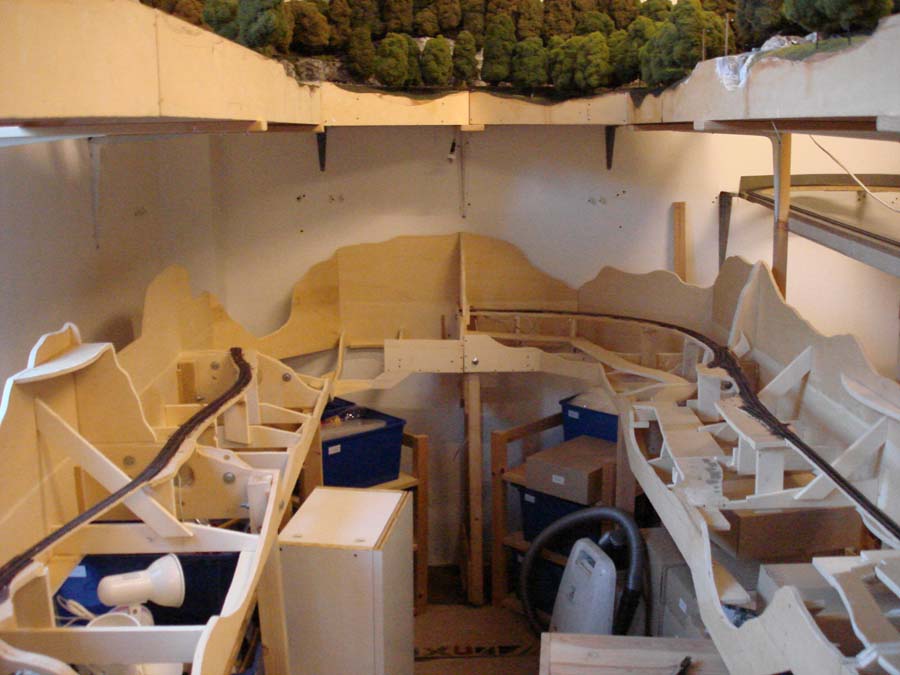

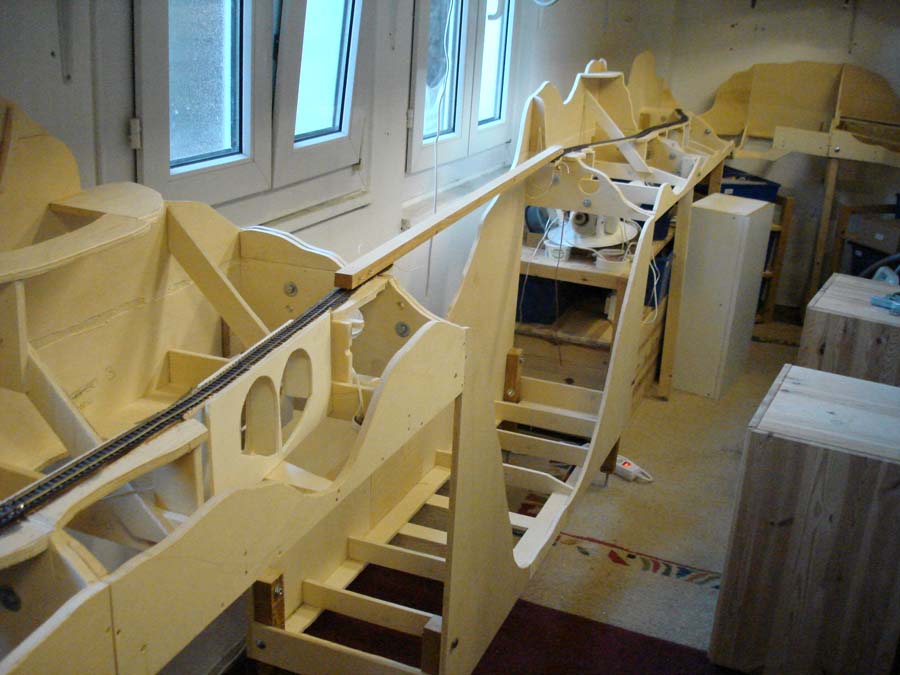

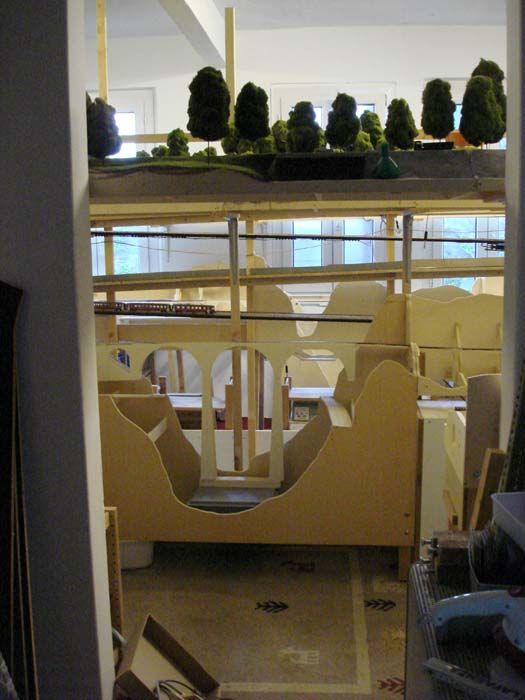

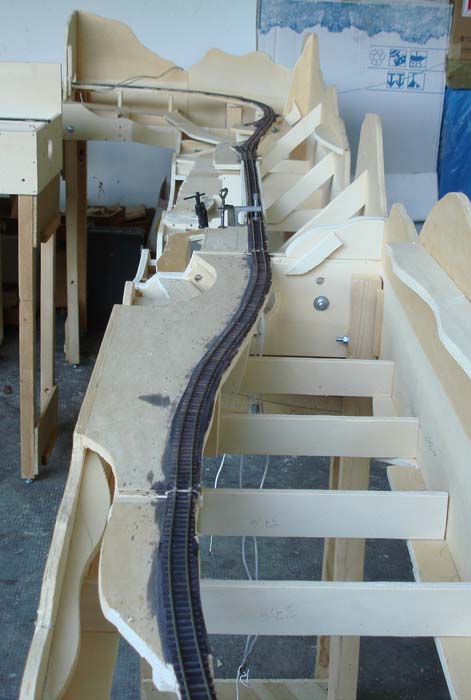

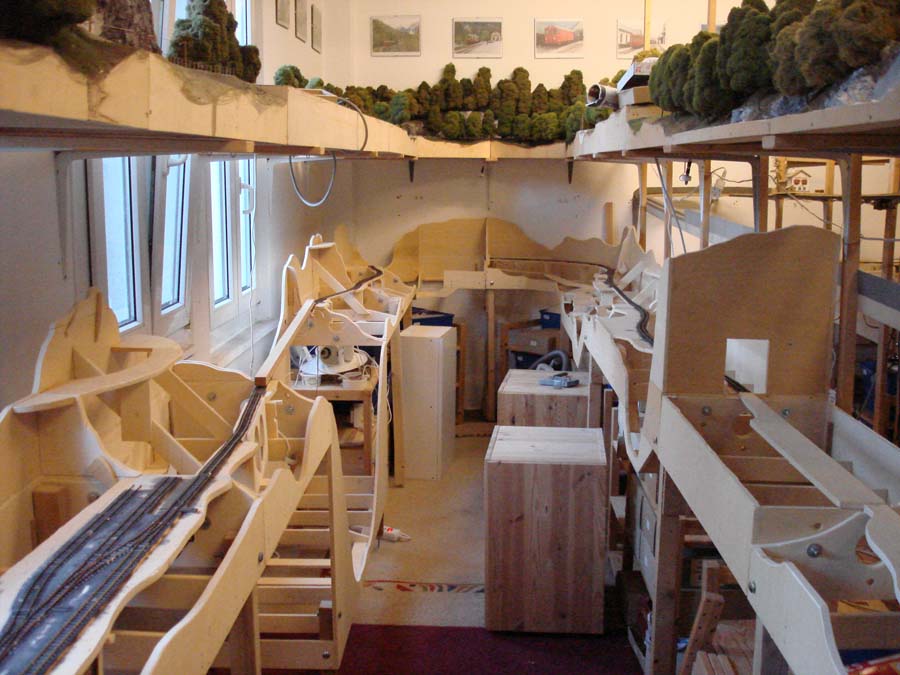

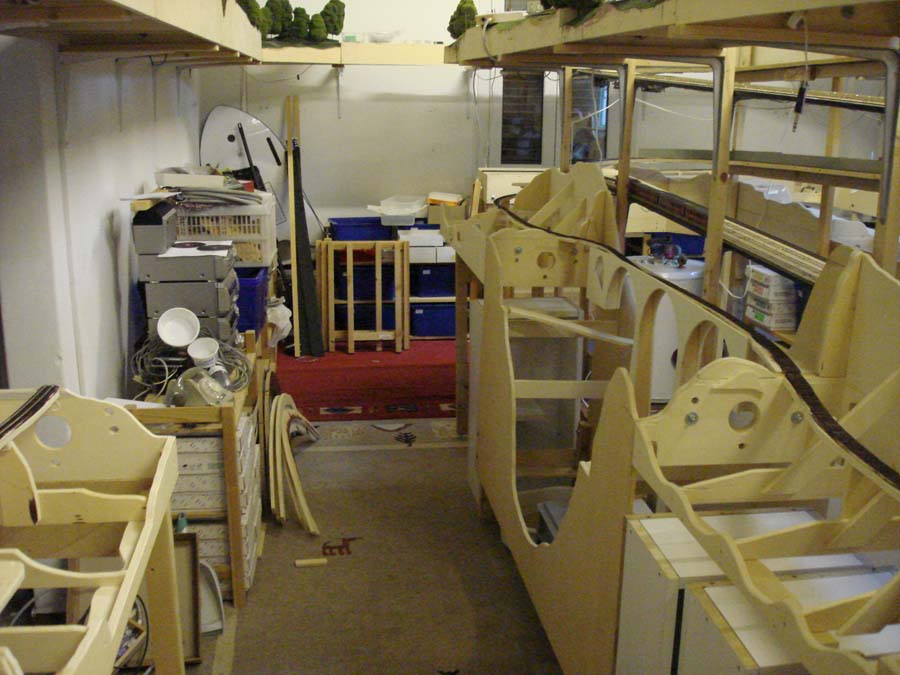

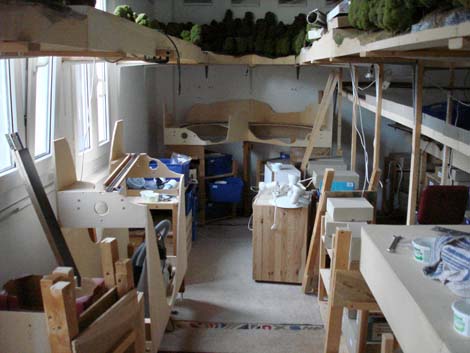

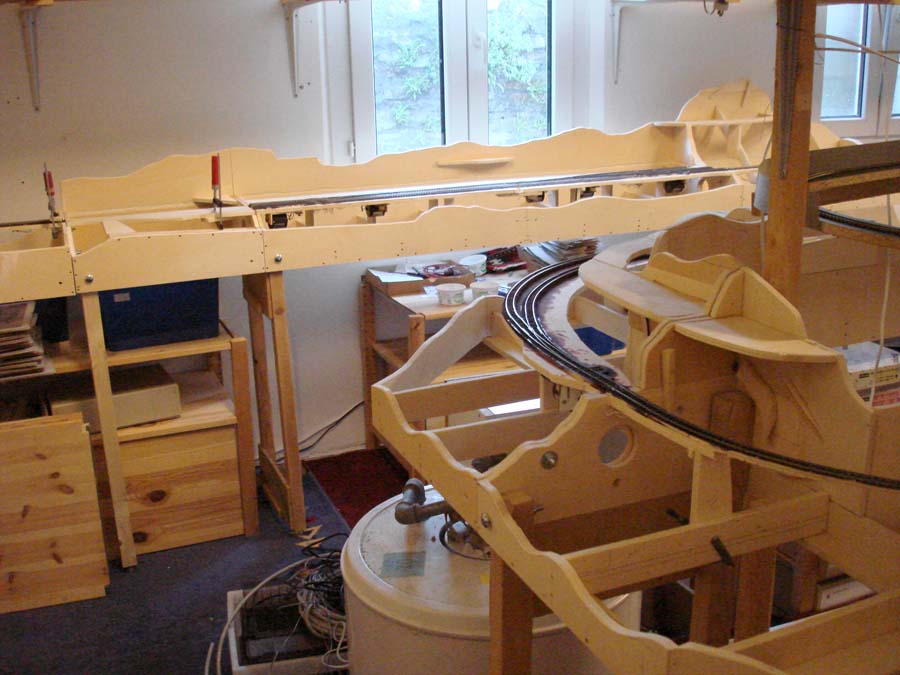

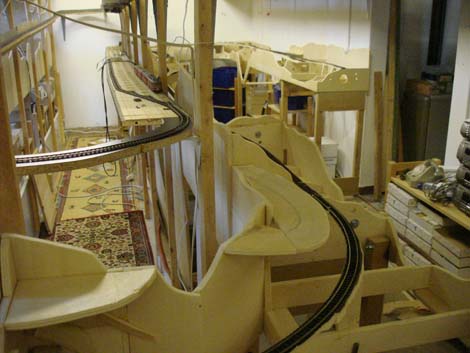

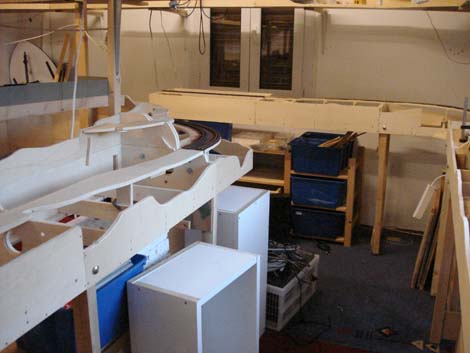

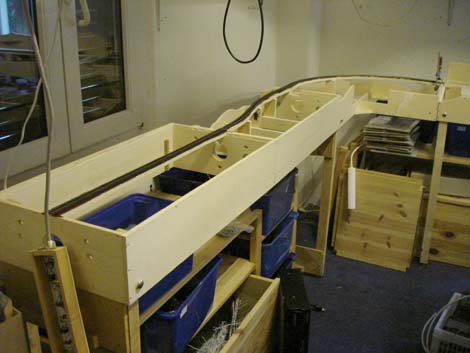

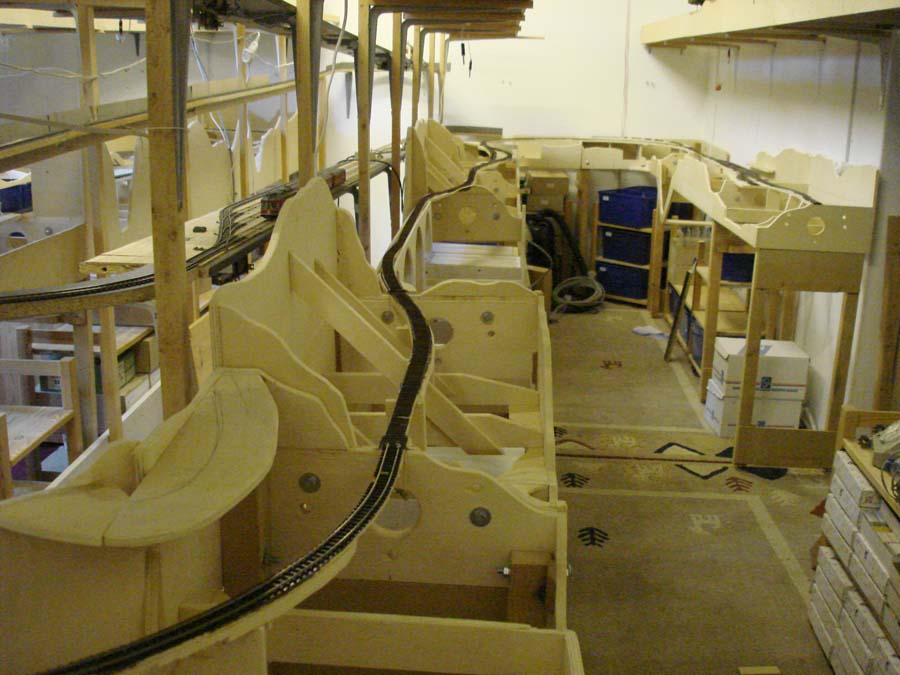

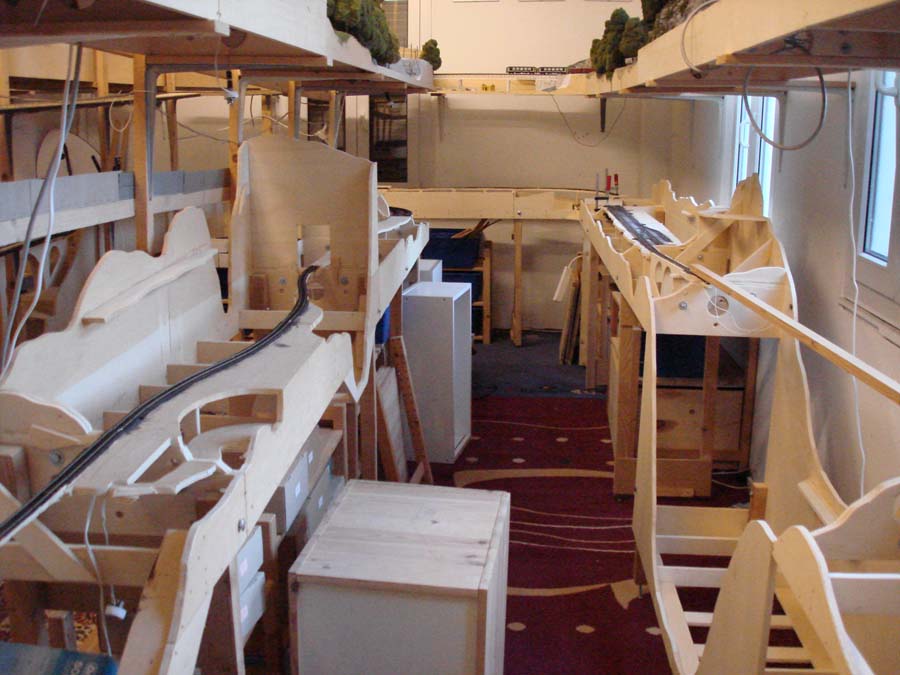

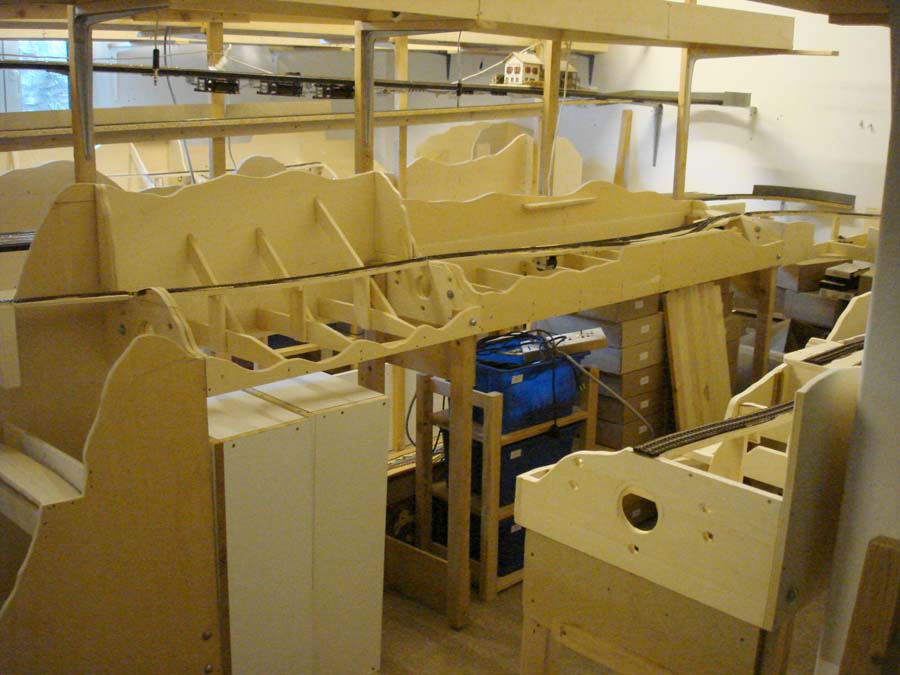

wenn man den Anlagenraum betritt ...

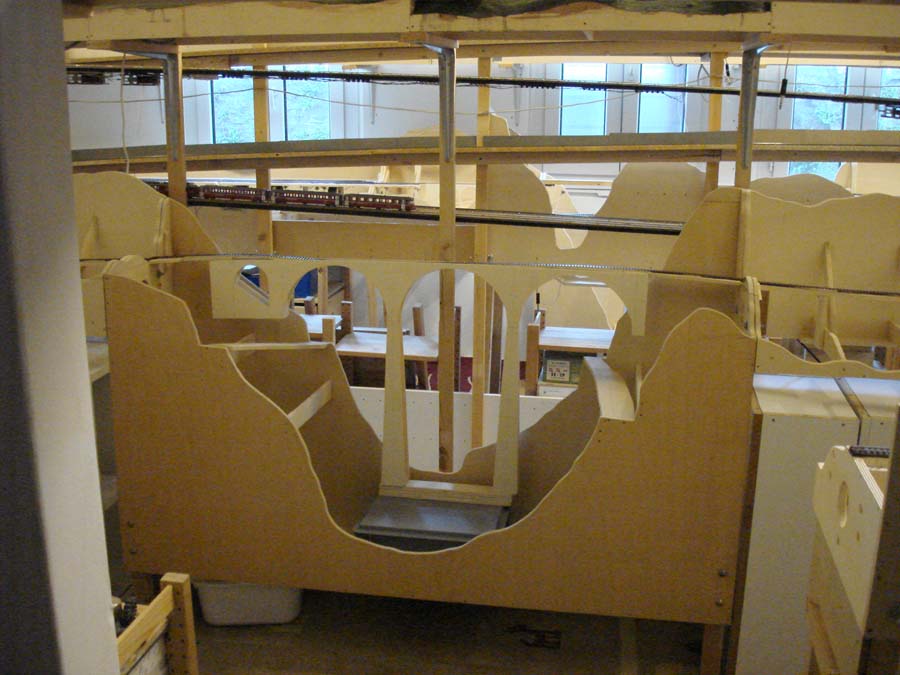

... blickt man als erstes auf den Val d'Ingiustria Viadukt

rechts das Modul Sabbione

hinten rechts die Abzweigung ins Vallemaggia (weiter links die Strecke zum Wendel)

nach dem Val d'Ingiustria geht es nach Verdasio

Verdasio (im Hintergrund ist Camedo)


Verdasio   Verdasio

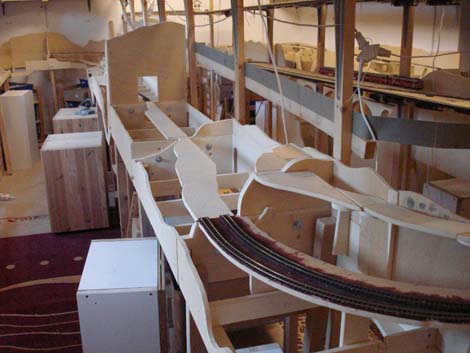

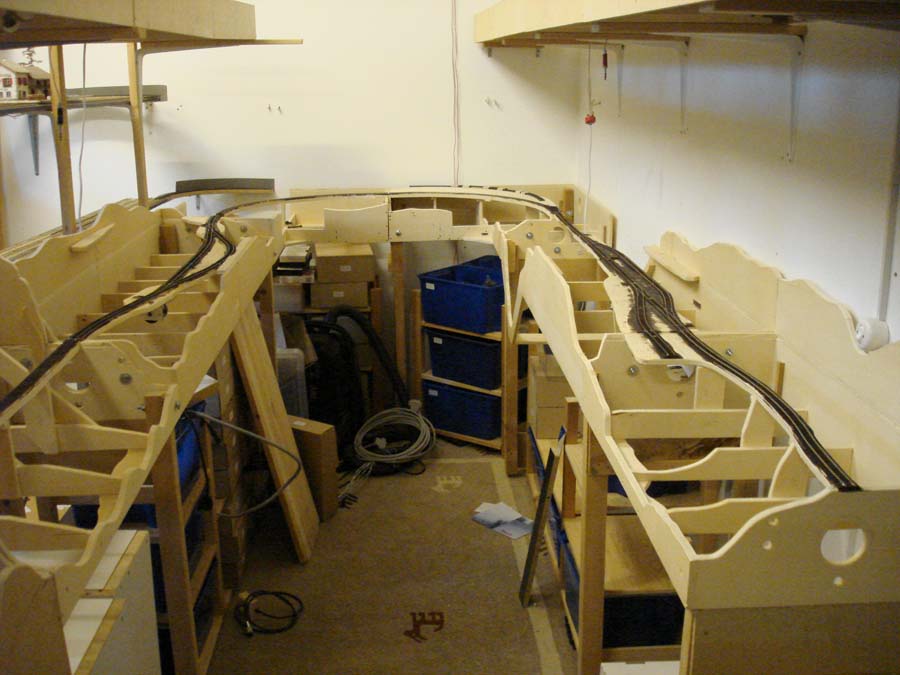

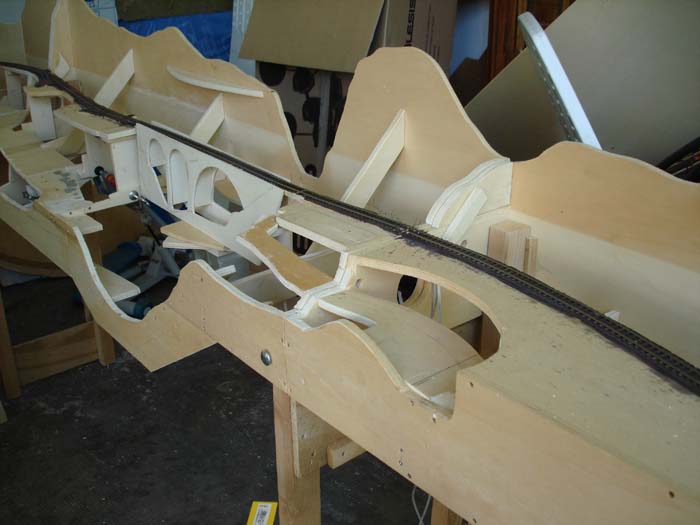

von links: Camedo - Ruinacci - Cadanza - Palagnedra - Verdasio

Cadanza und Palagnedra

Palagnedra - Ruinacci - Camedo

Ruinacci

Camedo


Camedo

die neue Ausfahrt Richtung Domodossola   dies wird Tegna

Verdasio (im Hintergrund: Tegna)   Verdasio und Val d'Ingiustria

Val d'Ingiustria - Sabbione - Ponte Brolla FRT

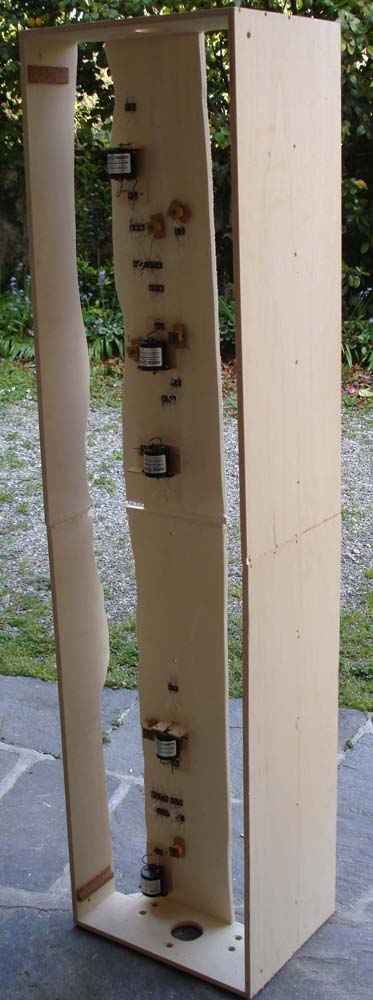

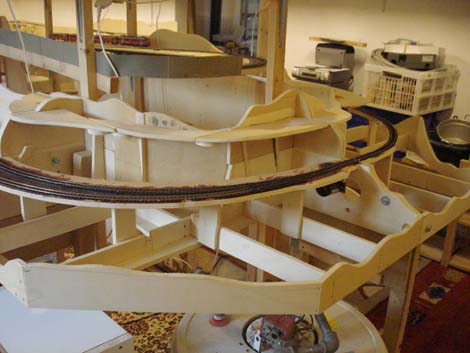

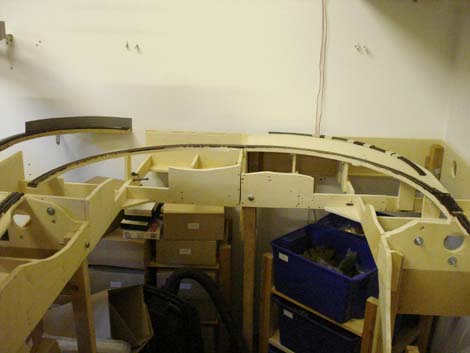

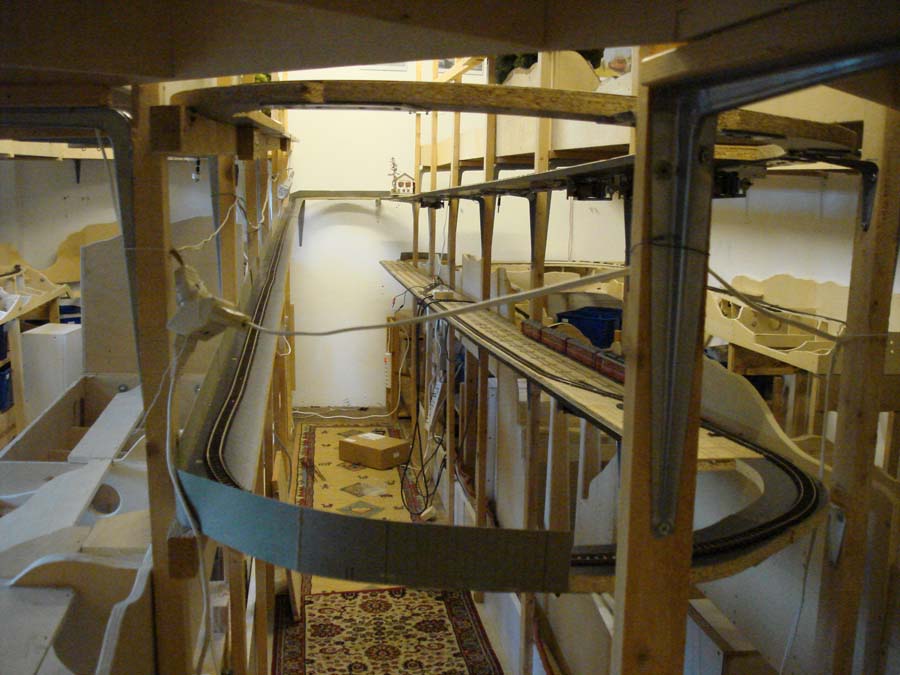

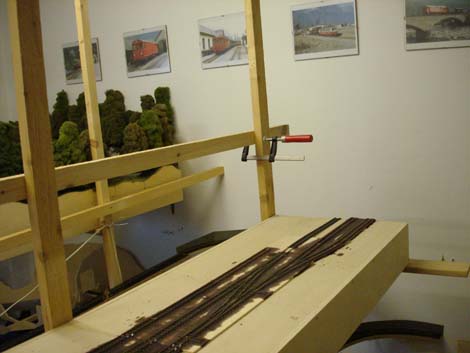

der Wendel



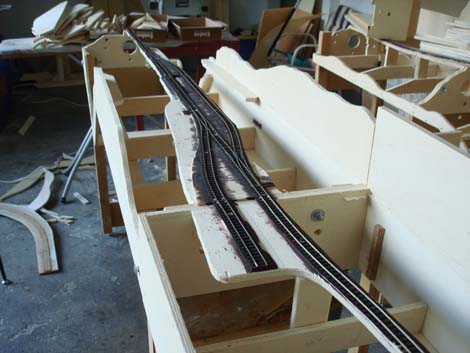

die Abzweigung in Ponte Brolla FRT



hier kommt der Wendel in Ponte Brolla LPB an



23.05.2010

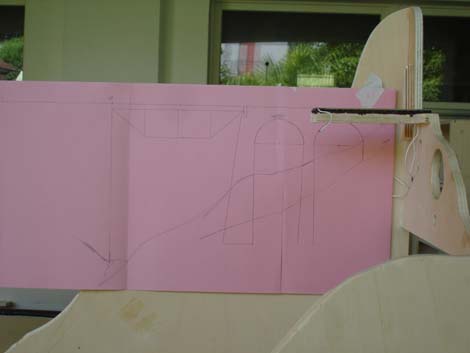

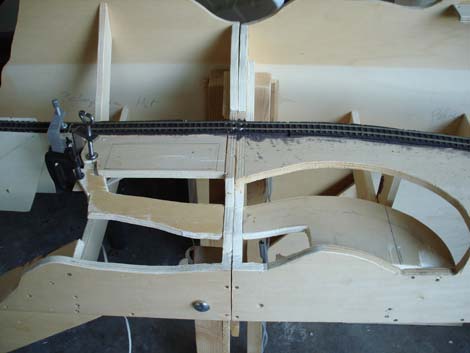

das verlängerte Modul Ruinacci Viadukt, nun passt die 1:87 Skizze perfekt




Halstestelle Palagnedra

Kiesablad Palagnedra



22.05.2010

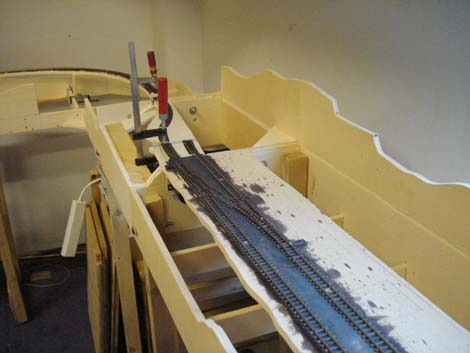

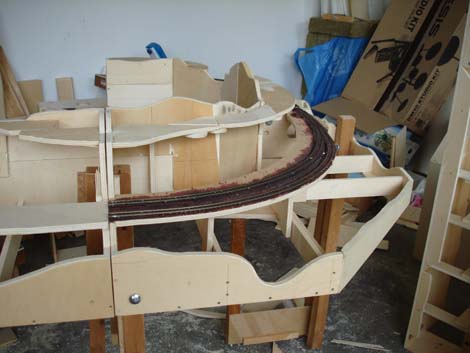

der Bahnhfof Ponte Brolla FRT sieht zur Zeit so aus

Strasse und Gleis bei Palagnedra


der Weg zur Haltestelle Palagnedra   das Modul Ruinacci vor der Verlängerung



16.05.2010

Es fliegen die Sägespäne ... besonders bei Nordwind ;-)

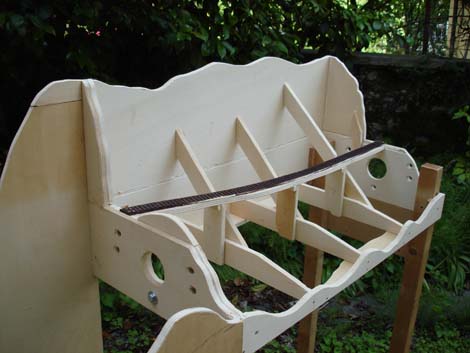

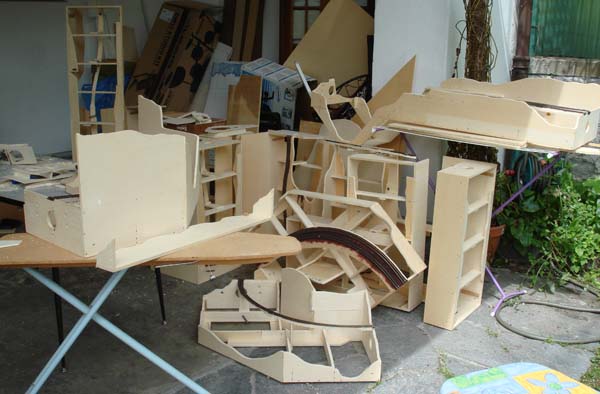

Dennoch konnte ich Gestern Abend und Heute an mehreren Modulkästen weiterbauen. Nun kommen die Geländespanten, Strassen und die Brücken. Sobald die Holzarbeiten abgeschlossen sind, werde ich mich den Gleisen und der Verdrahtung widmen.

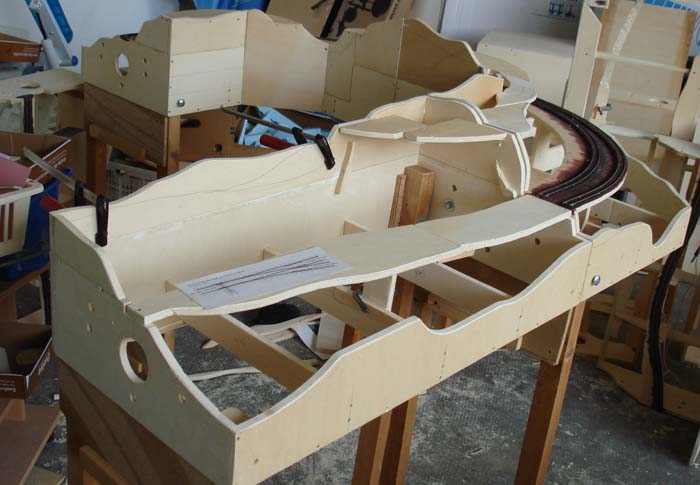

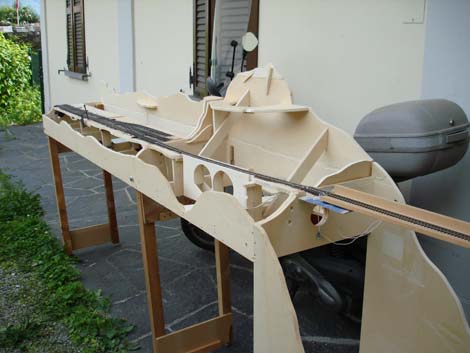

Camedo

Camedo und Ruinacci (Modullasten noch nicht verlängert)

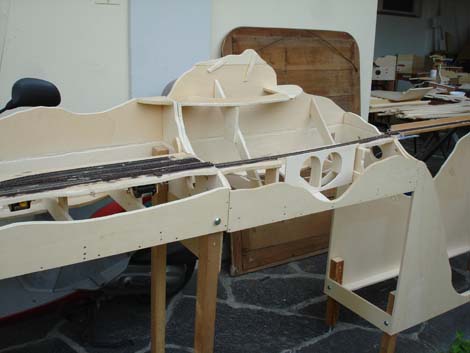

die Grundgerüste der Brücken

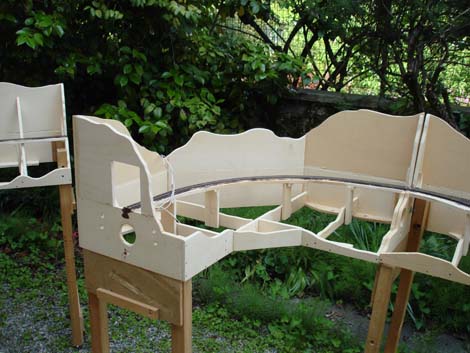

Palagnedra





Val d'Ingiustria



Verdasio












15.05.2010

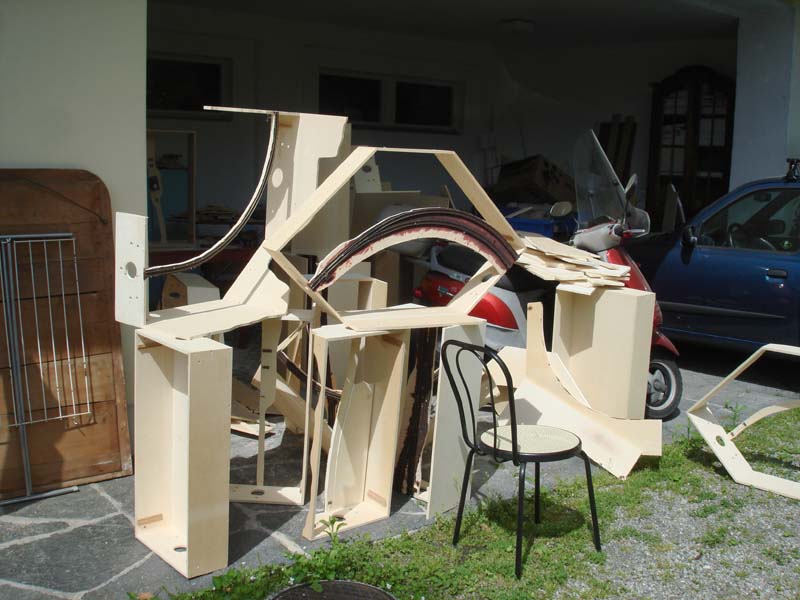

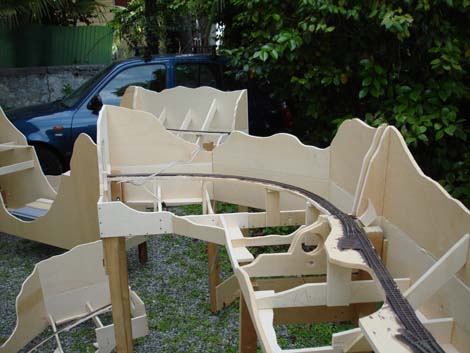

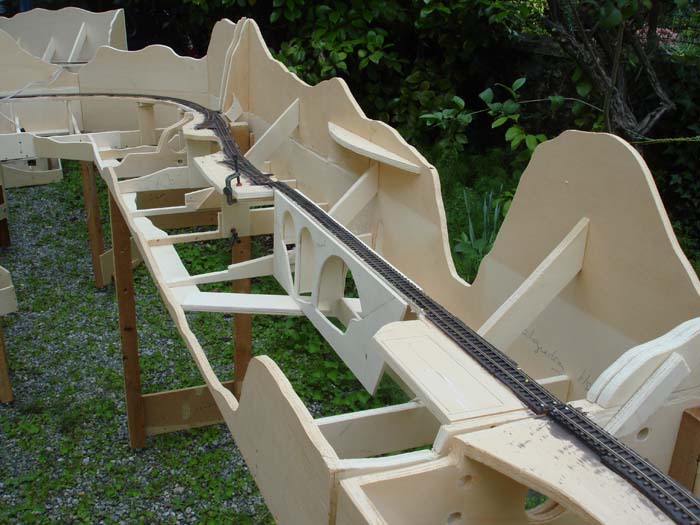

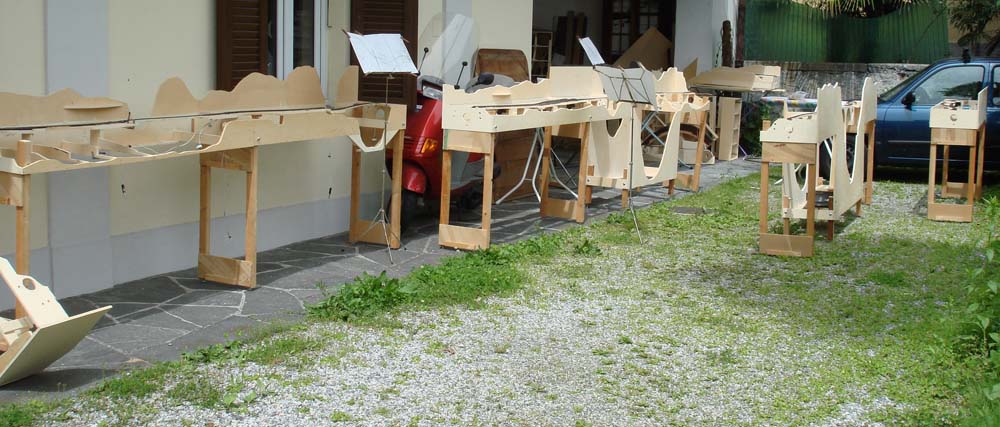

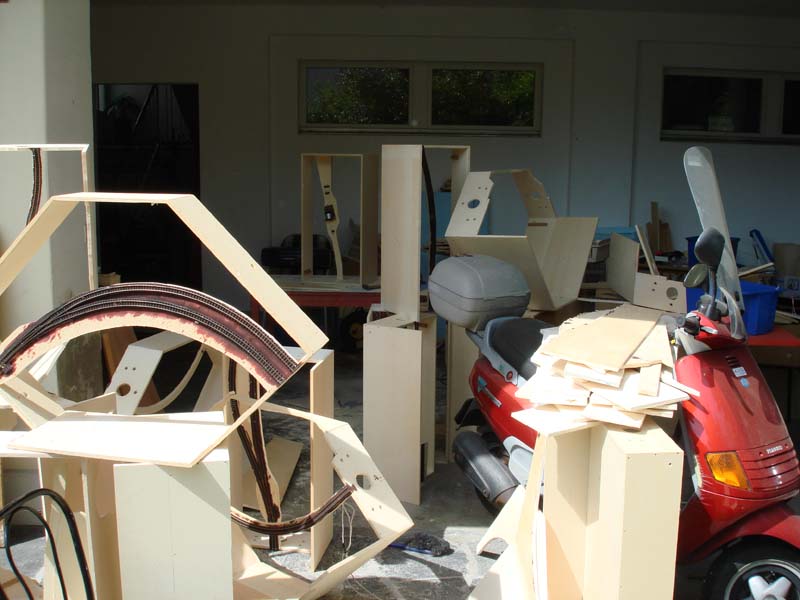

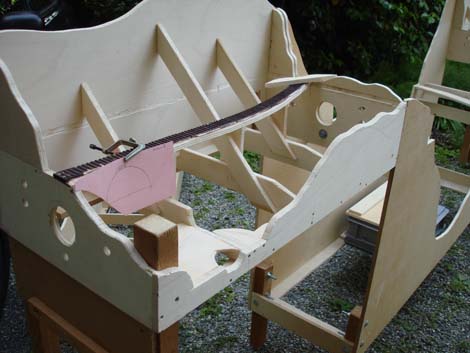

Endlich kein Regen ! Nach 2 Wochen fast andauerndem Regen, kann ich endlich meine Module rausstellen. So kann ich an mehreren Stellen gleichzeitig arbeiten.

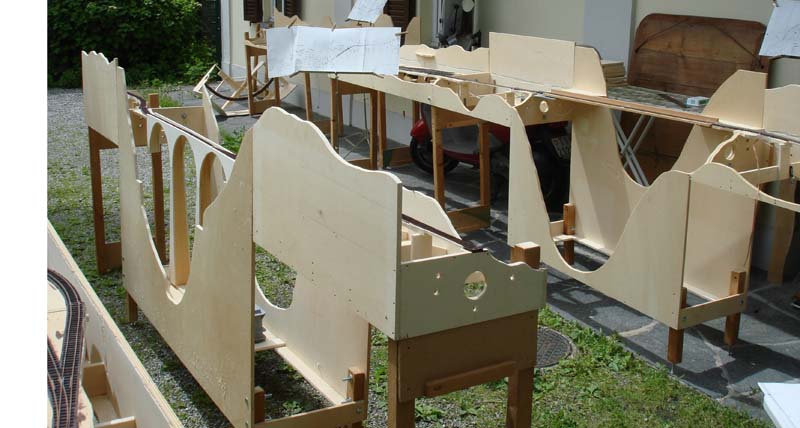

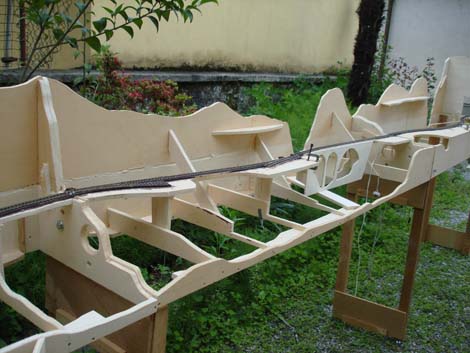

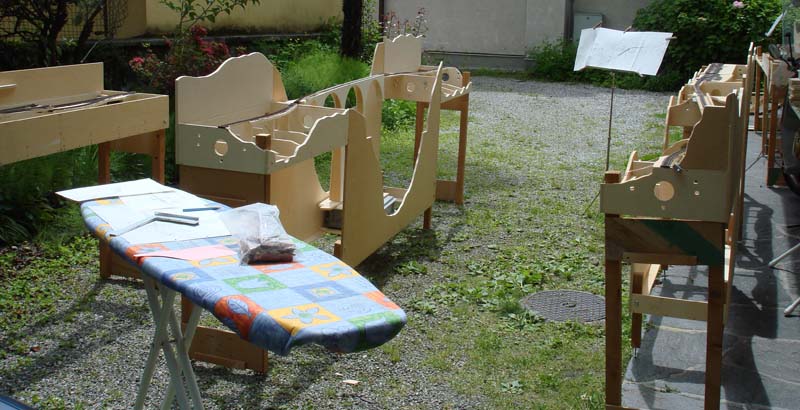

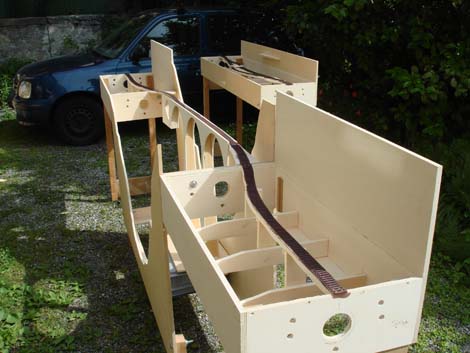

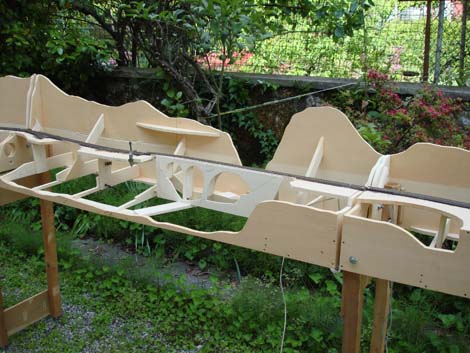

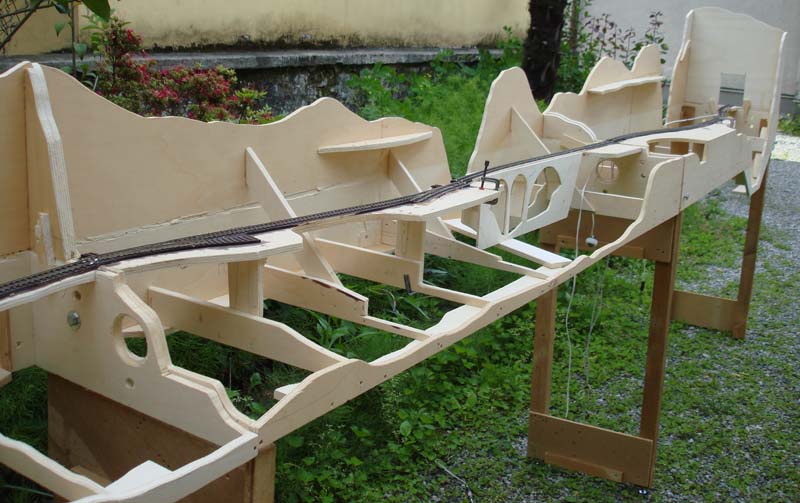

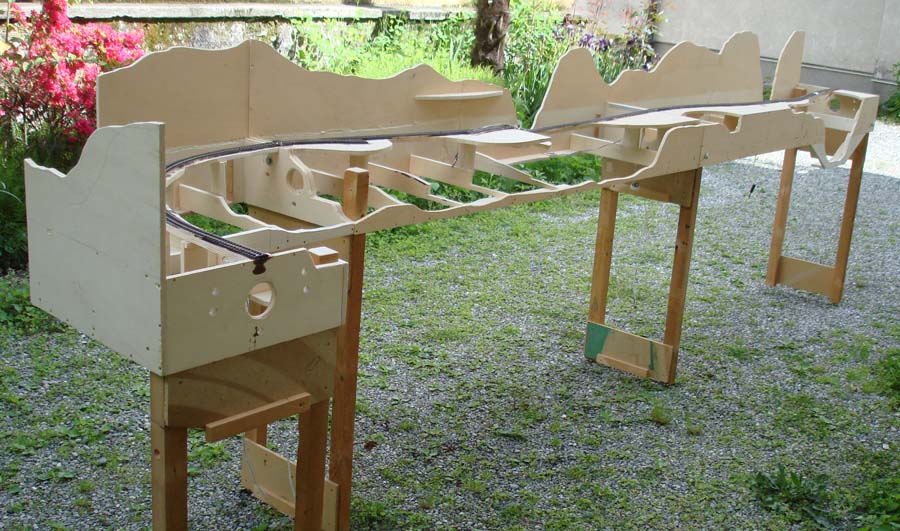

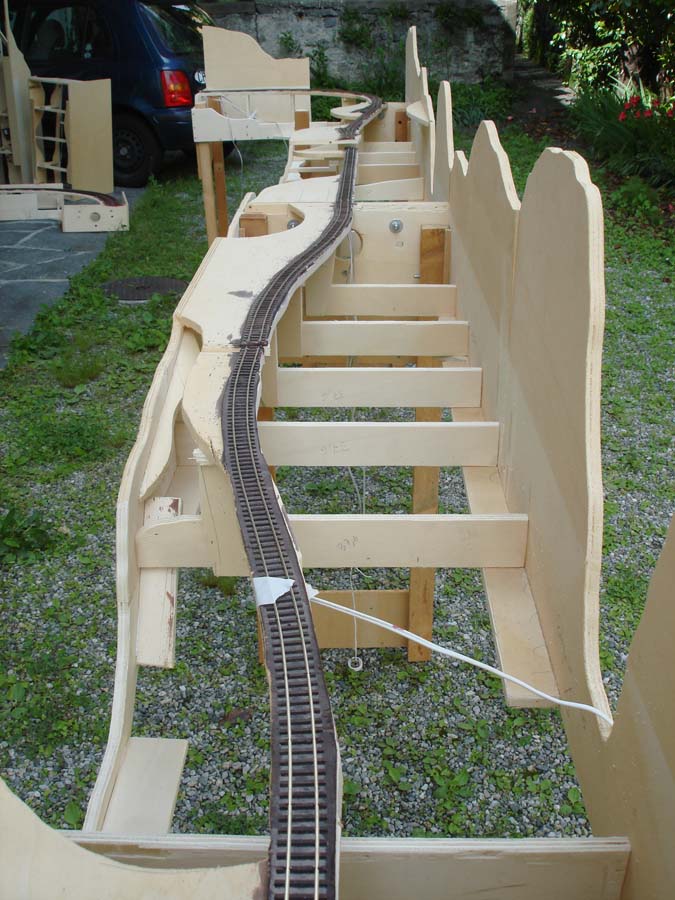

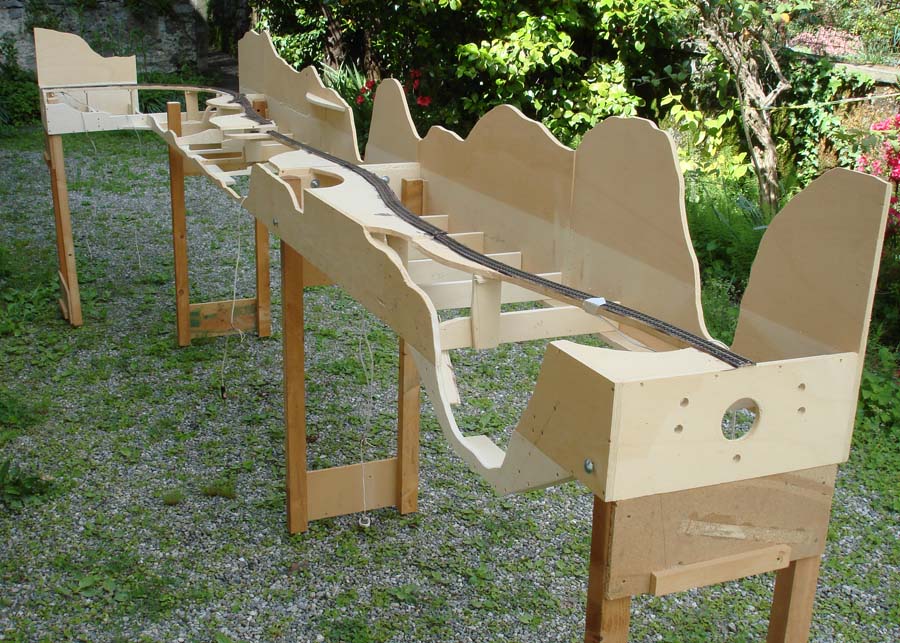

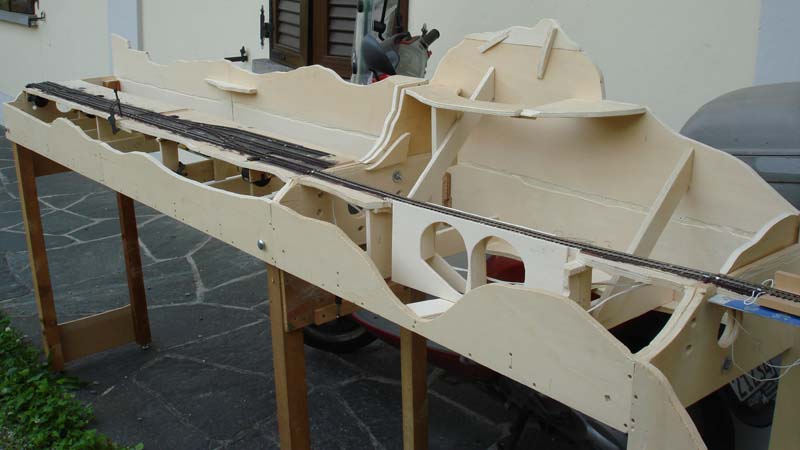

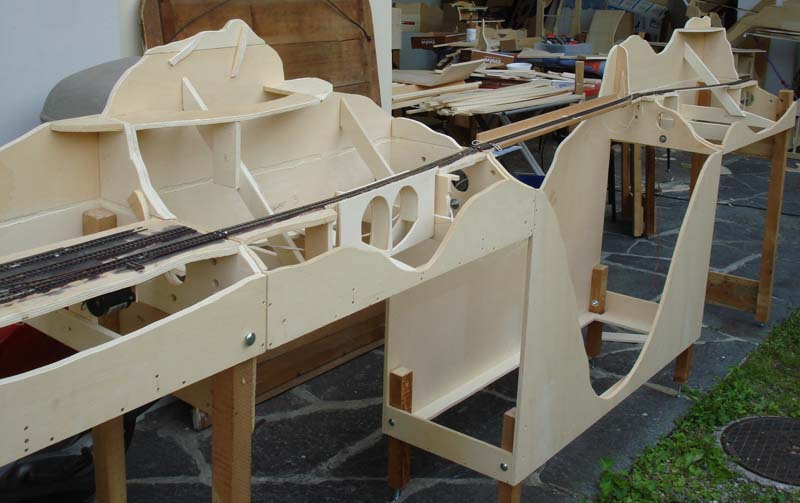

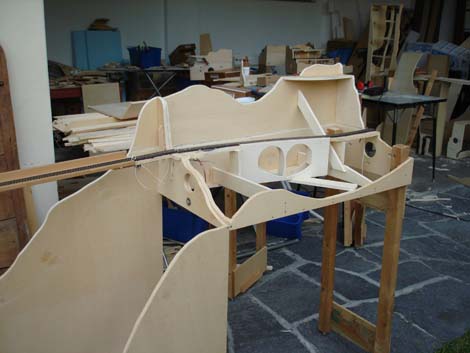

von links: Palagnedra / Camedo & Ruinacci / Val d'Ingiustria / Sabbione

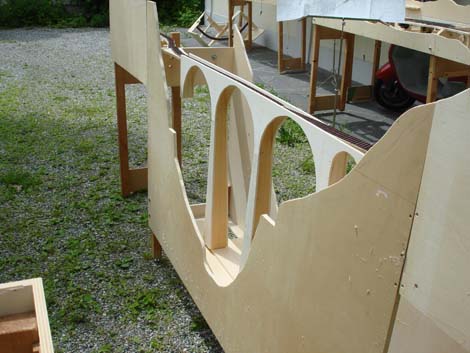

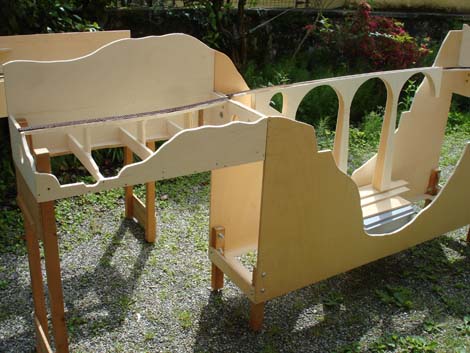

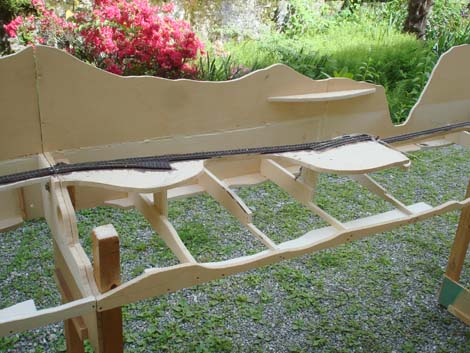

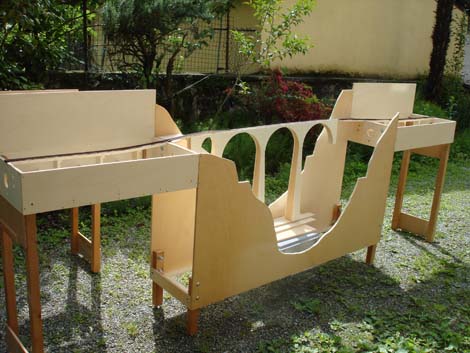

Val d'Ingiustria   Val d'Ingiustria

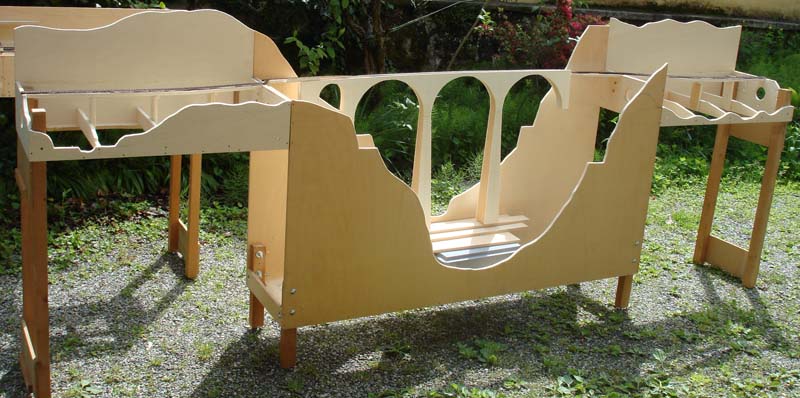

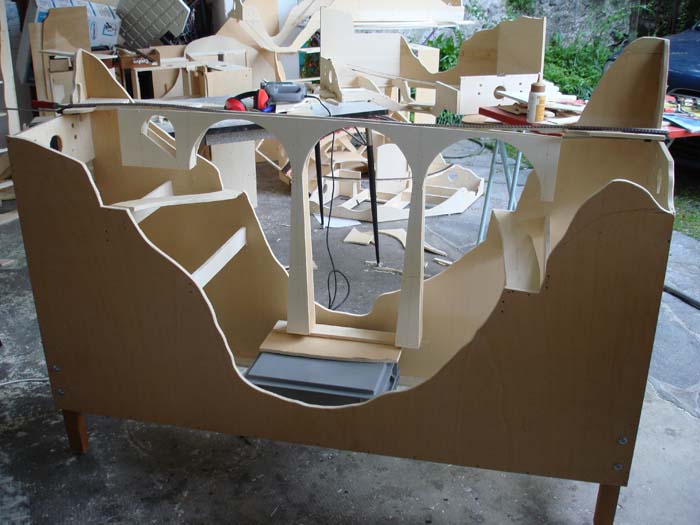

Val d'Ingiustria


Val d'Ingiustria   Val d'Ingiustria

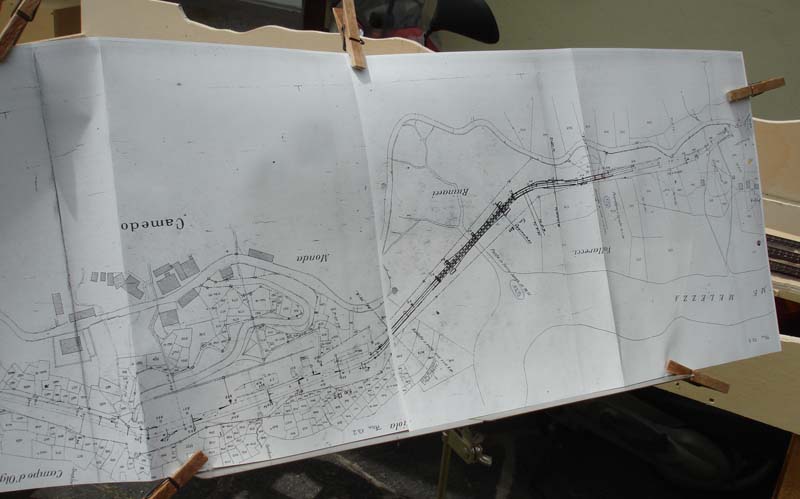

dank einem Notenstender kann ich die 1:1000 Pläne gut sehen

Module für Ponte Brolla / Verdasio / Sassalto / Cadanza

die Bretter für die Strasse sind eingeklebt

14.05.2010

Wollte eigentlich die Brücke machen ... die eine habe ich angefangen ... da es den ganzen Vormittag geregnet hat, bin ich am Nachmittag arbeiten gegangen. Am Nachmittag gab es dann längere regenfreie Momente, da war ich aber schon im Büro ...

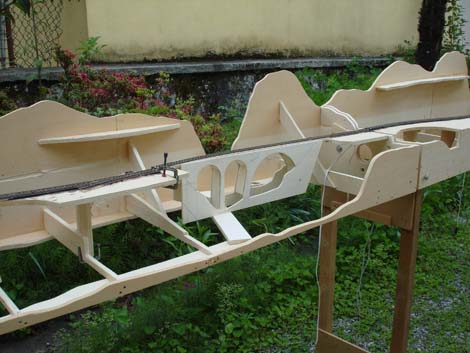

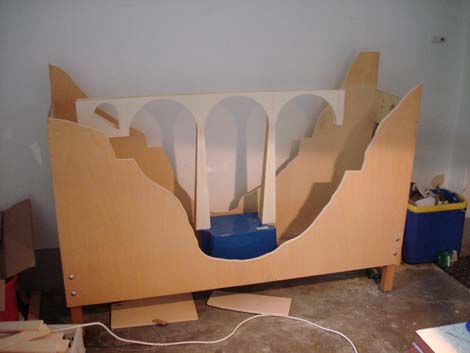

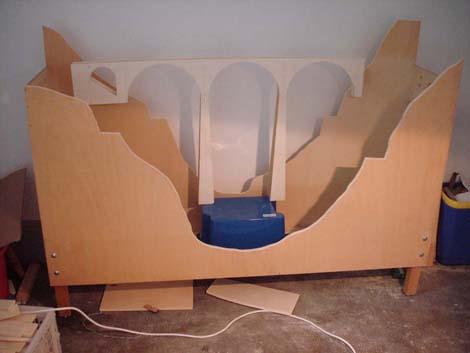

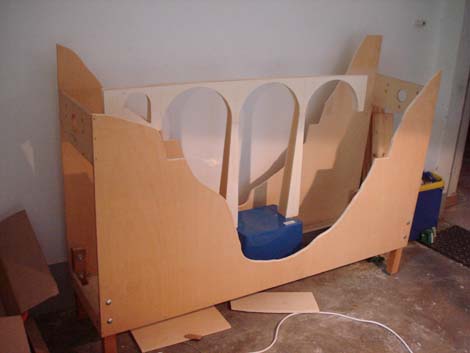

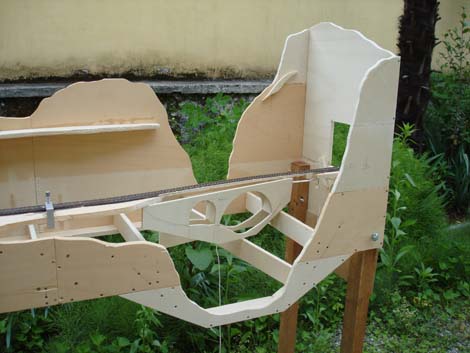

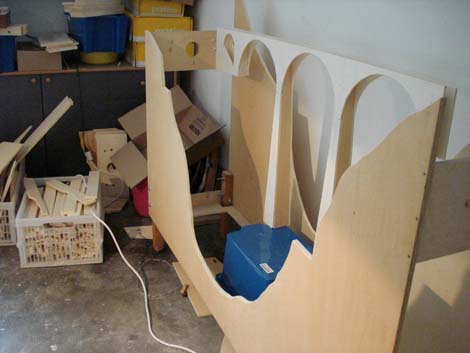

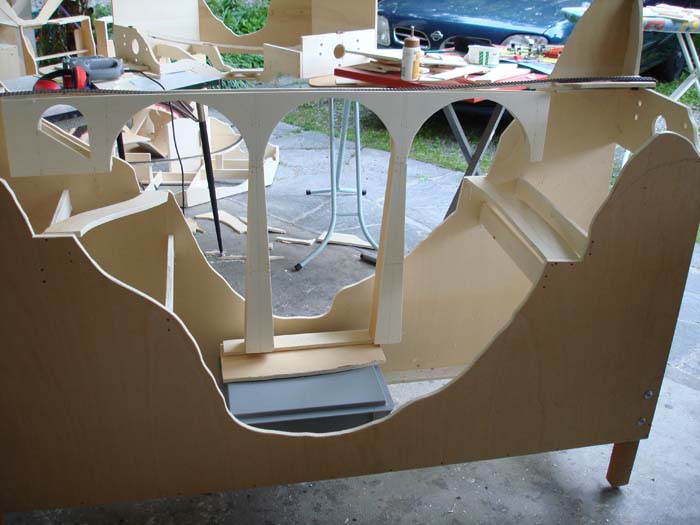

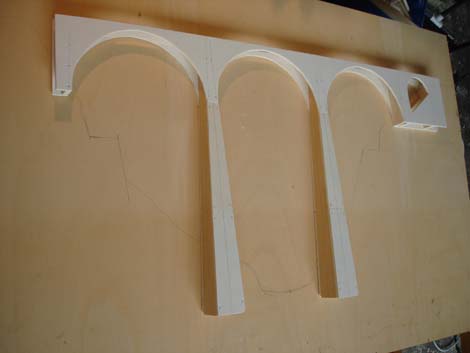

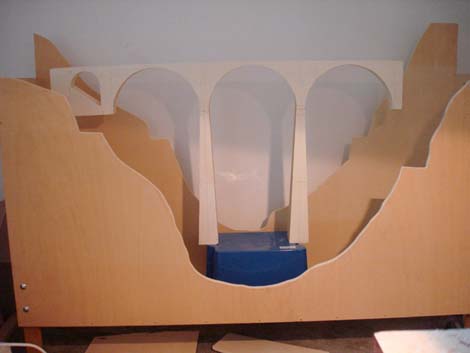

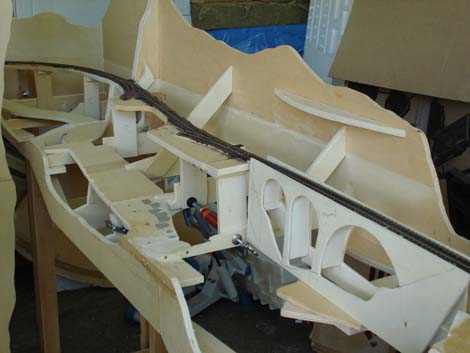

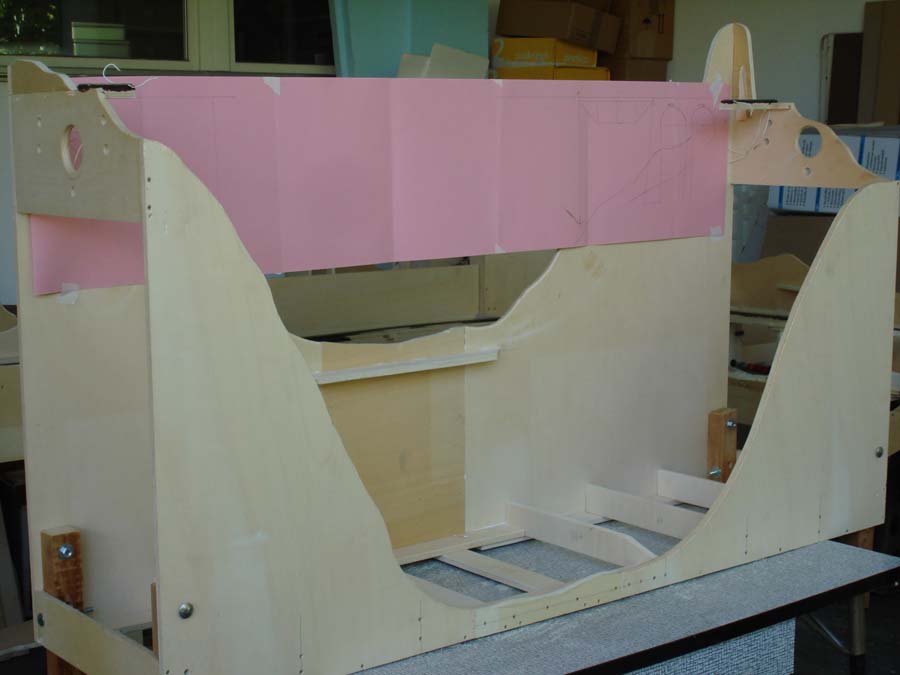

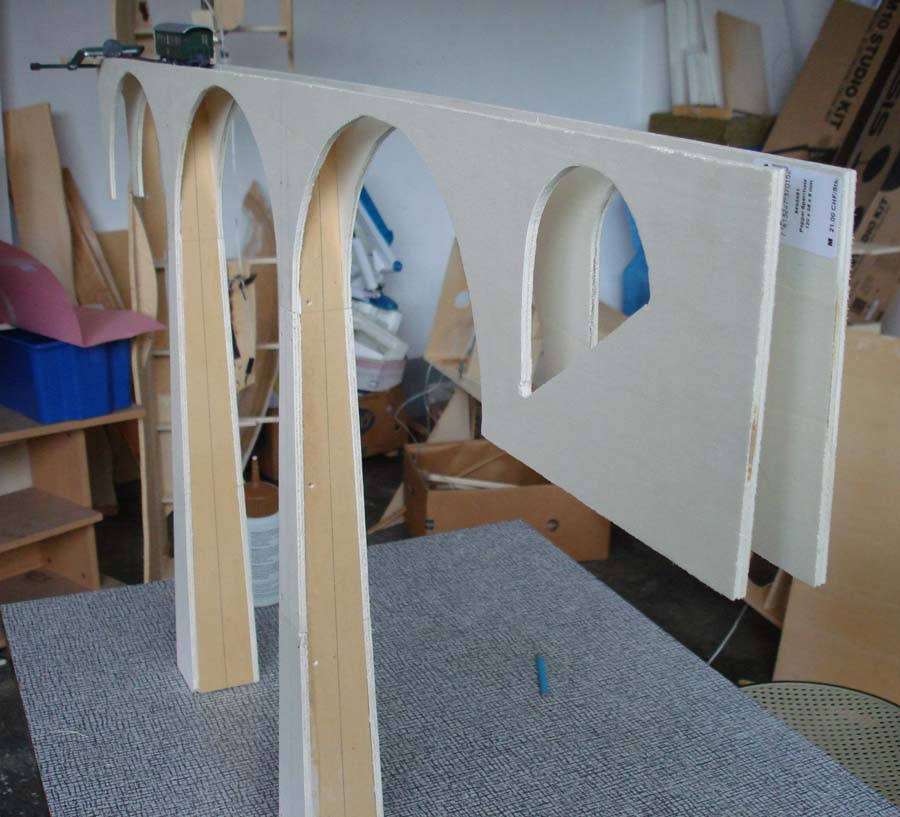

Val d'Ingiustria Viadukt

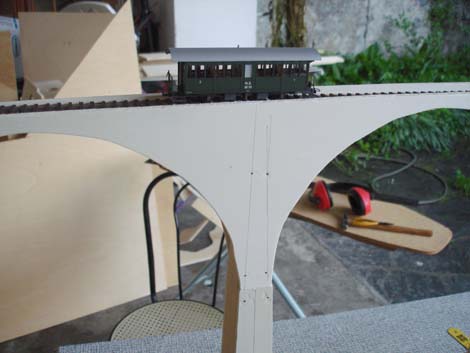

als Massvergleich: ein Bemo RhB Personenwagen








13.05.2010

Den heutigen Feiertag hab ich für den Bau der ersten Brücken genutzt ...

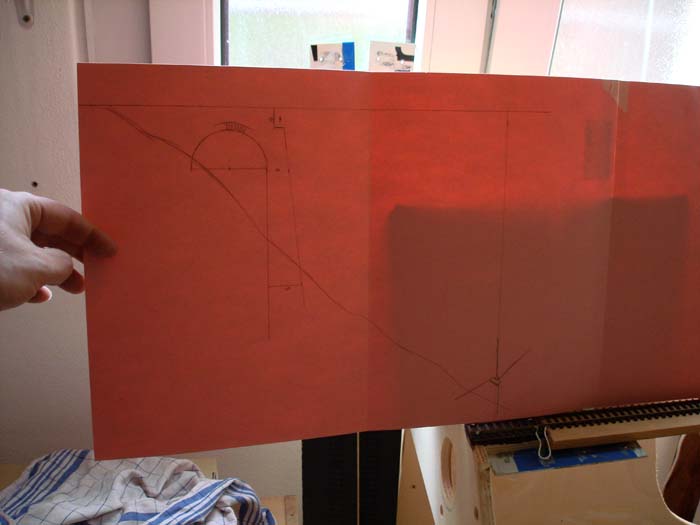

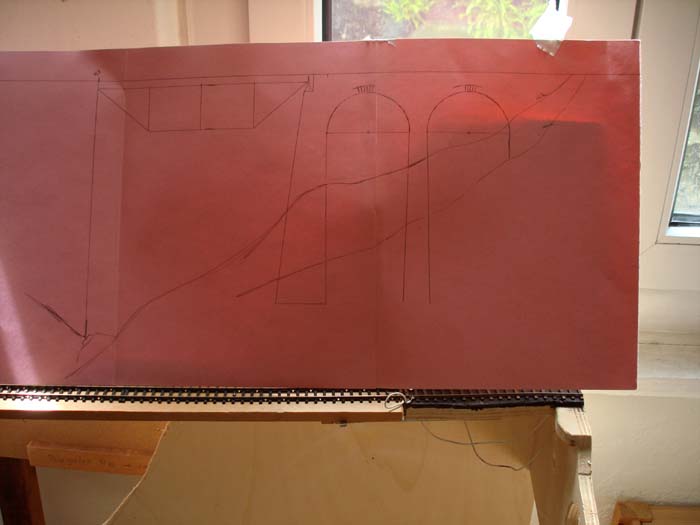

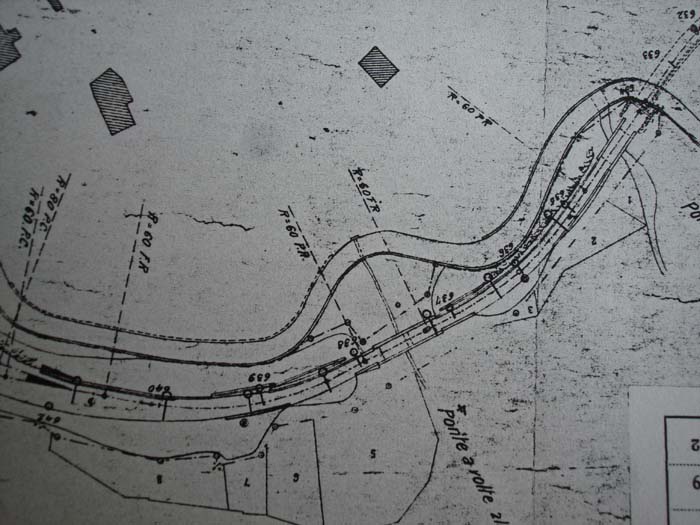

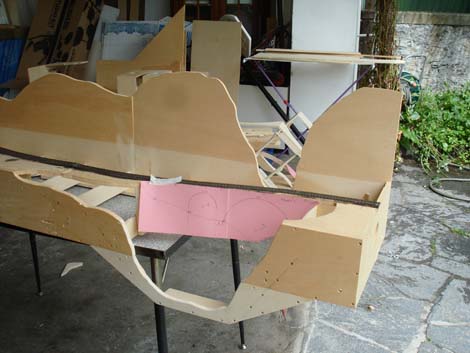

dank den 1:1000 Plänen weiss ich wo sich die Brücken befinden, und welche Öffnungen sie haben (dies die Ausfahrt von Verdasio)

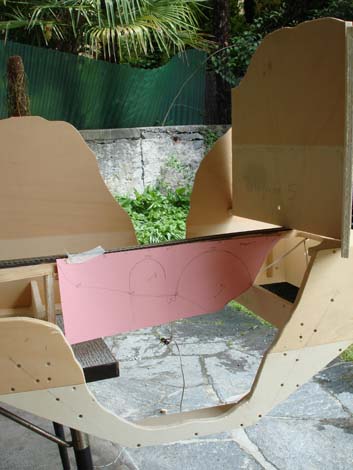

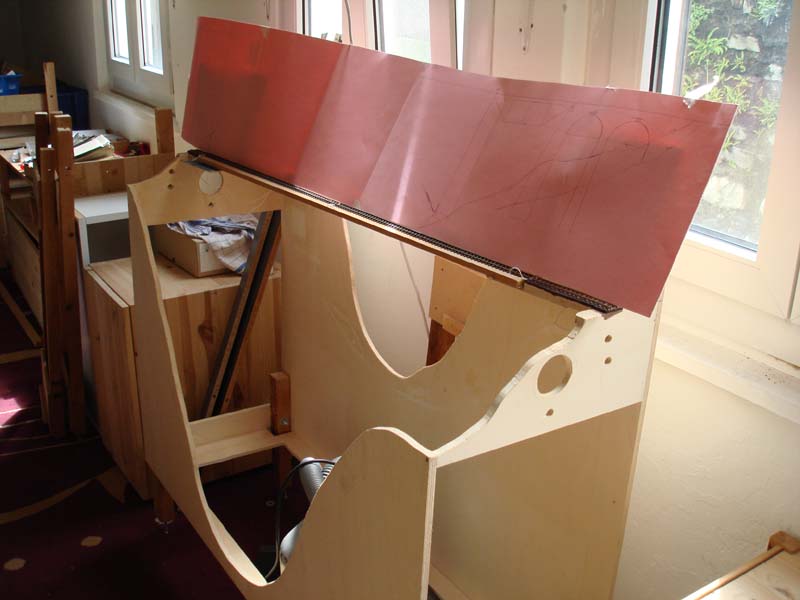

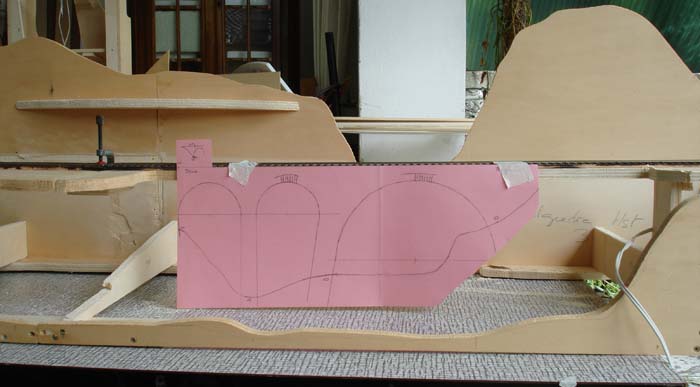

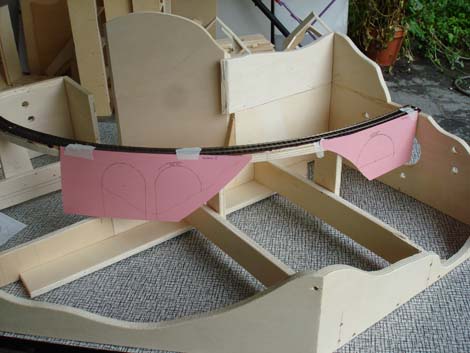

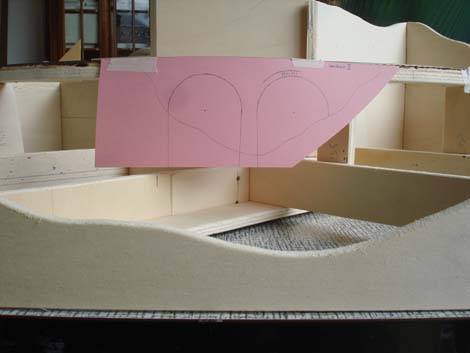

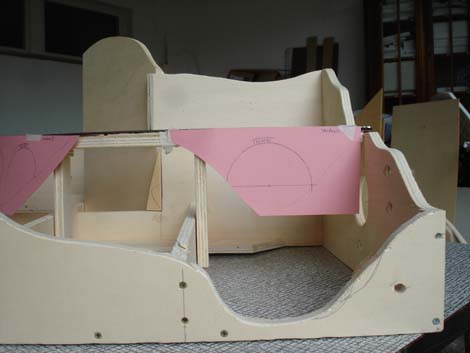

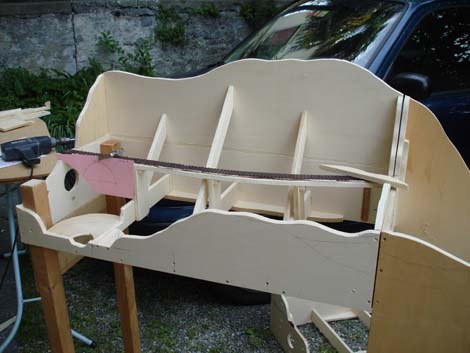

dieselbe Situation in 1:87 und 3D   erste Tests mit Papiermodellen der Brücken

    die Brücke bei Palagnedra bzw. unterhalb des Dorfes Verdasio



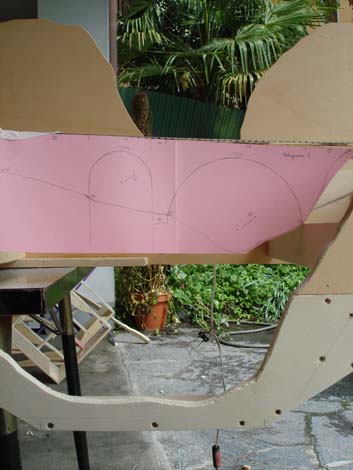

die Brücke bei der Haltestelle Palagnedra

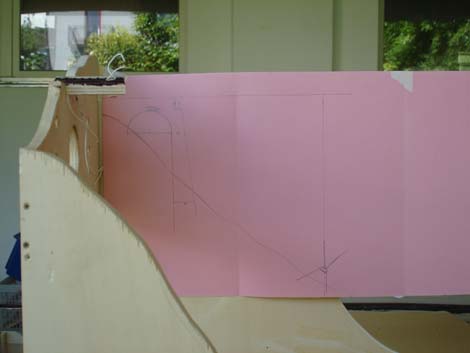

Papiermodell von Viadotto d'Ingiustria

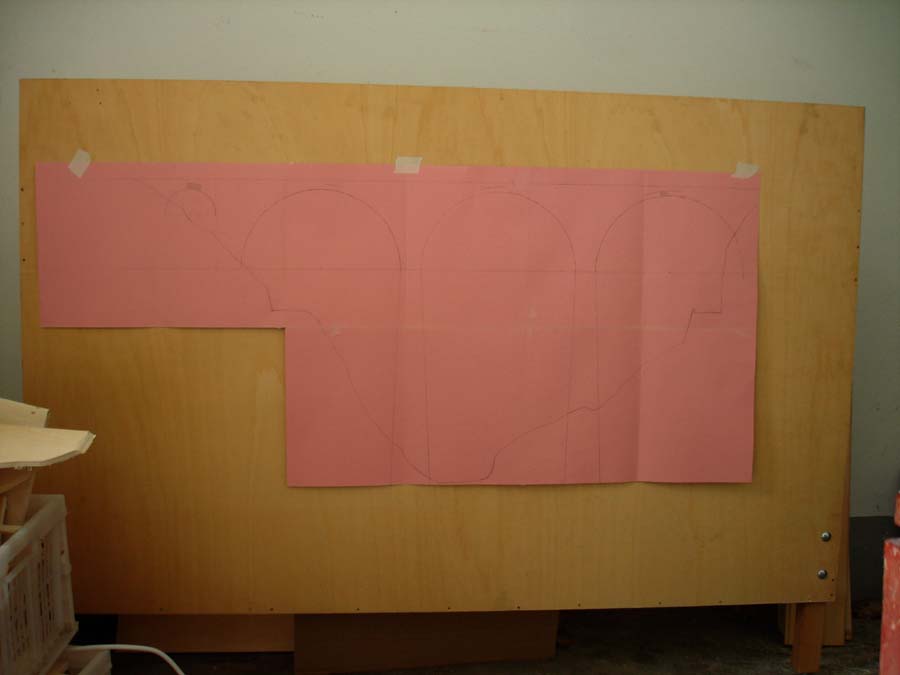

Papiermodell von Viadotto Ruinacci bei Camedo

2005 hatte ich den Viadukt auf einem 120 cm langen Modul vorgesehen, hätte dadurch die Brücke auf 1:100 verkleinern müssen - inzwischen habe ich entschieden, die Brücke in 1:87 nachzunauen, dazu werde ich den Modulkasten auf 150 cm verlängern ... später ...

linke Vorbrücke

rechte Vorbrücke

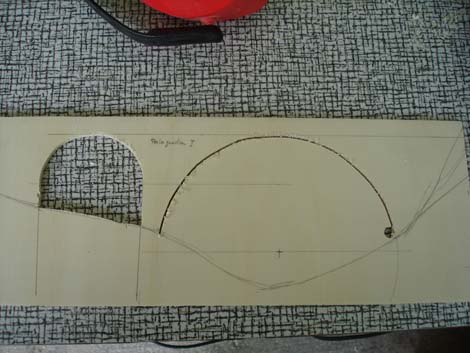

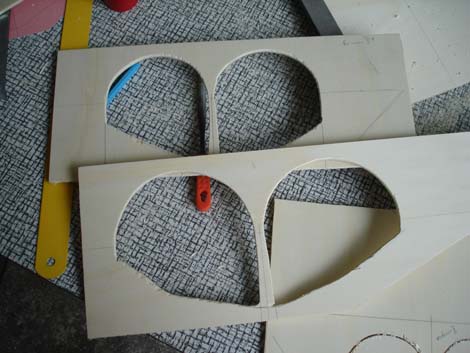

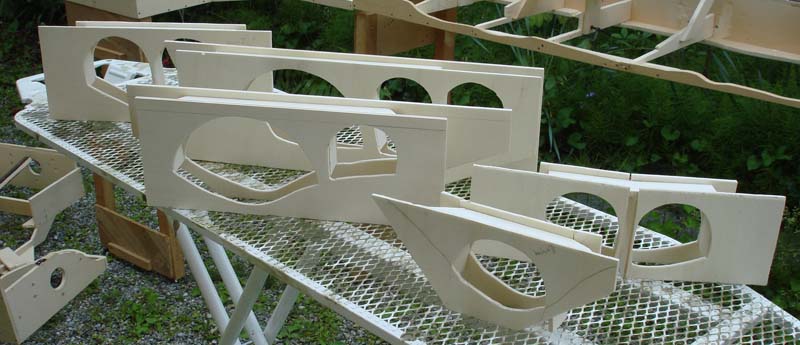

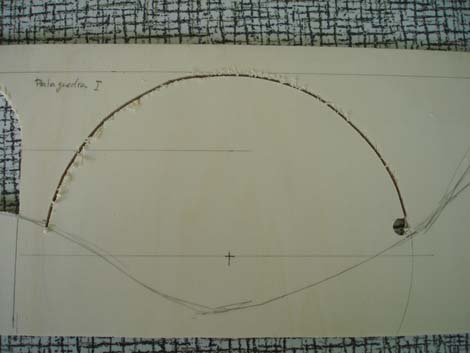

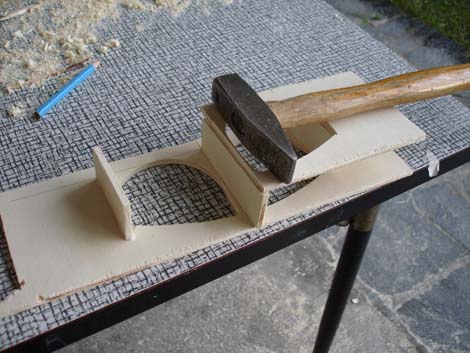

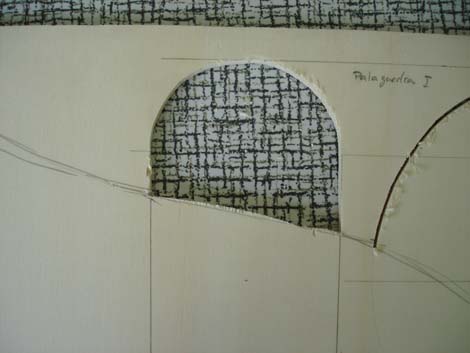

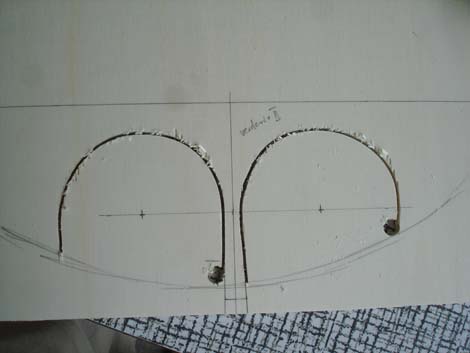

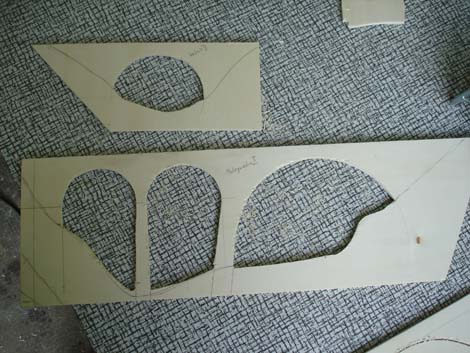

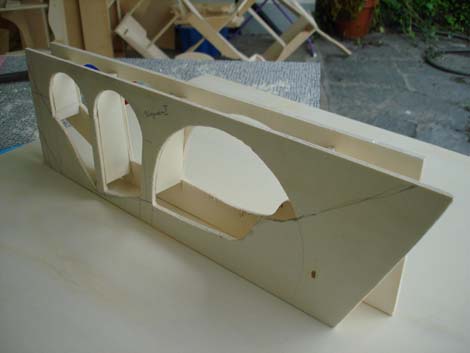

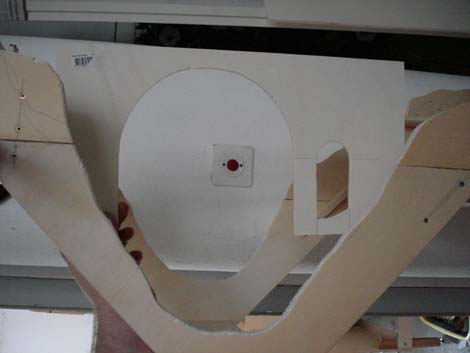

der Bau der Brücken: man nehme eine 5 mm dicke Pappelsperrholzplatte,   zeichne die Konturen (3mm grösser), bohre ein 8 mm Loch, und schneide mit einer Stichsäge die Öffnung aus

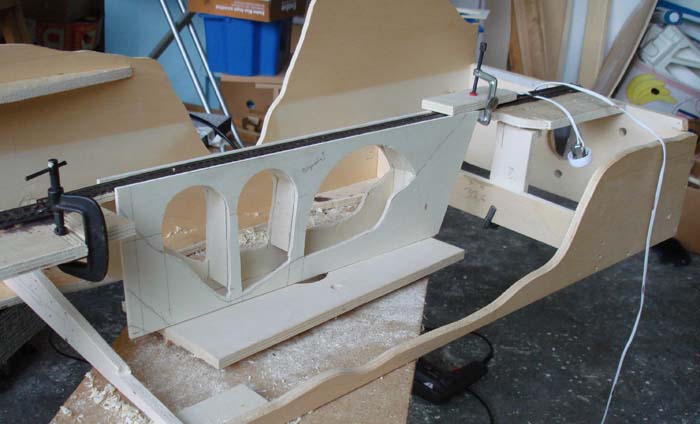

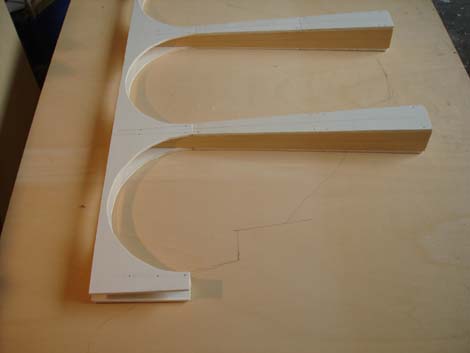

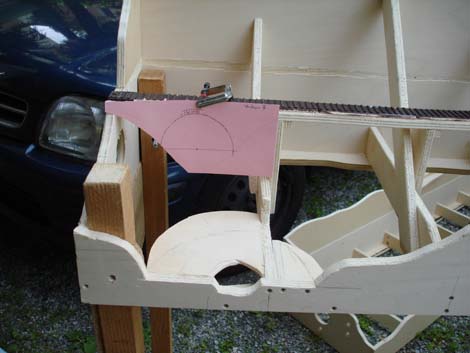

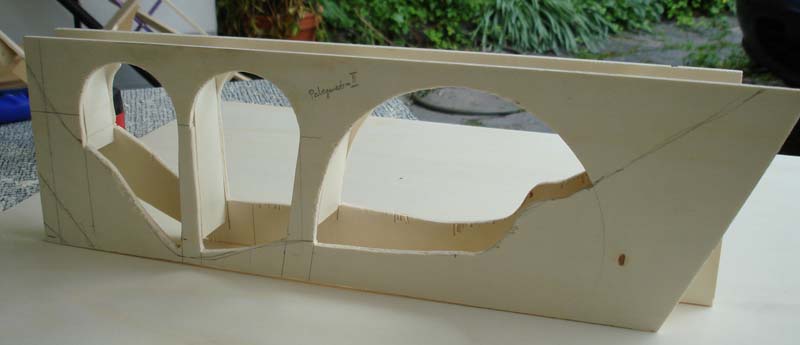

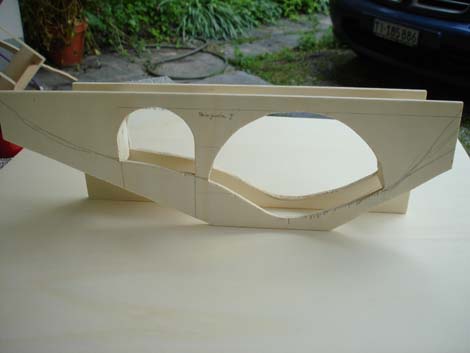

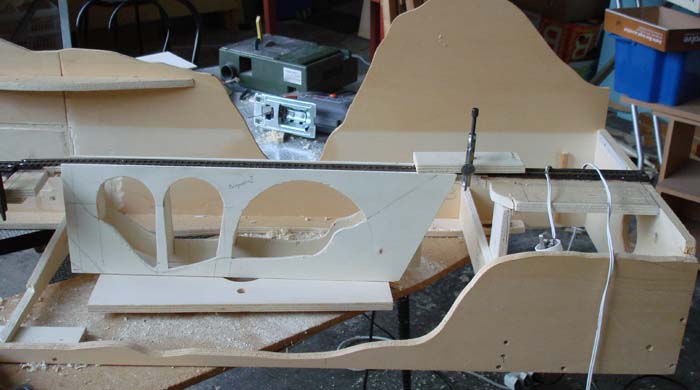

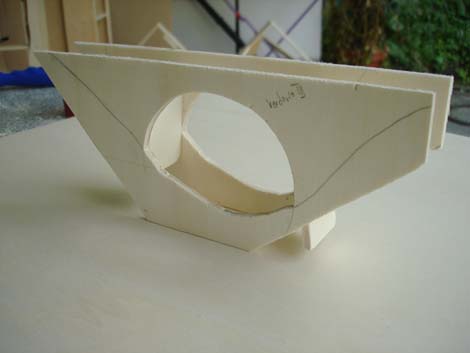

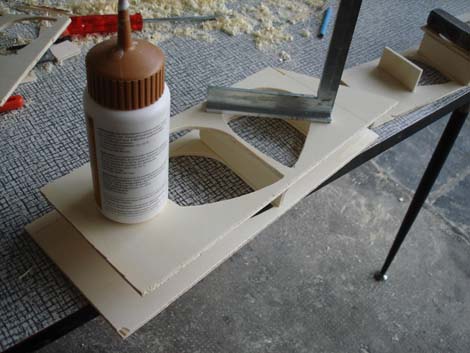

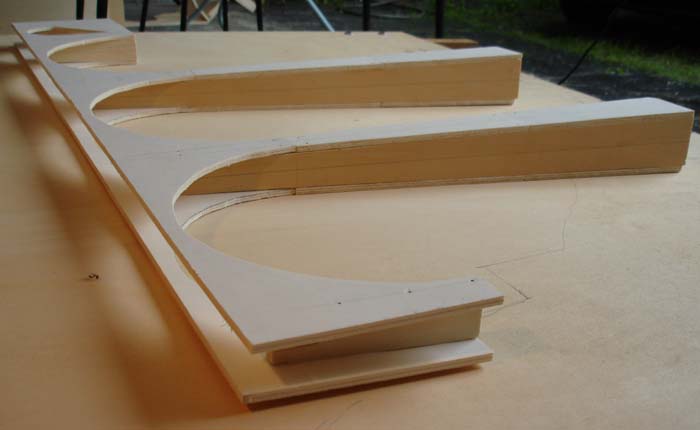

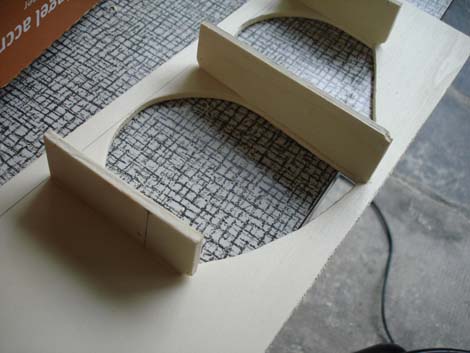

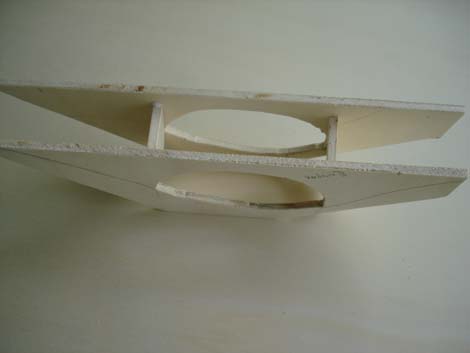

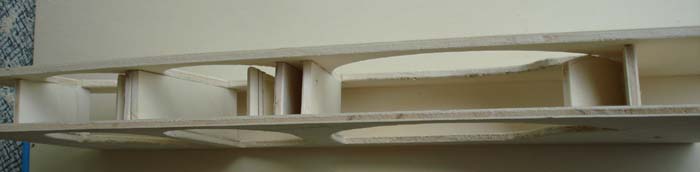

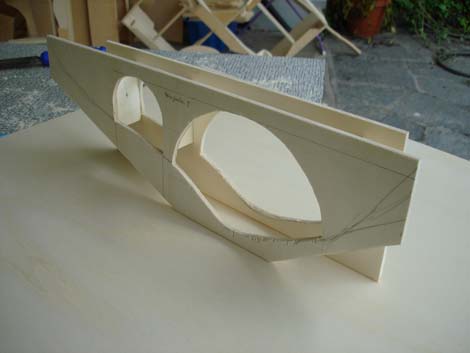

der Rohkasten von der Brücke bei der Haltestelle Palagnedra

nun muss ich die Holzkästen fertigbauen, dann wird die Brücke mit einer 3 mm Gibsschicht eingestrichen und die Steine mit einem Nagel geritzt ...






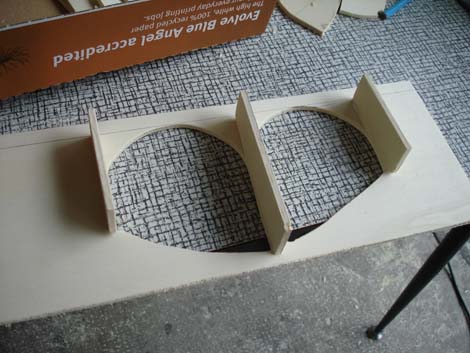

die Brücke beim Bahnhof Verdasio   die andere Brücke beim Bahnhof Verdasio



    die Brücke beim Bahnhof Ponte Brolla FRT



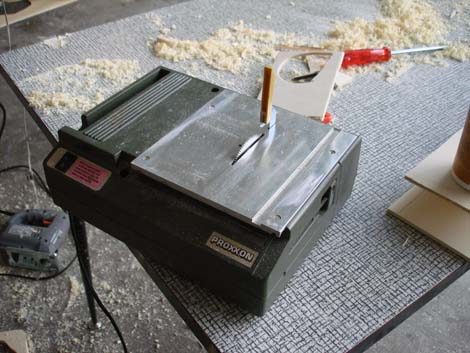

für feine Arbeiten ...   ... für grobe Arbeiten

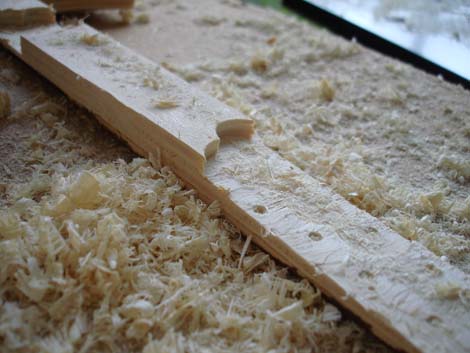

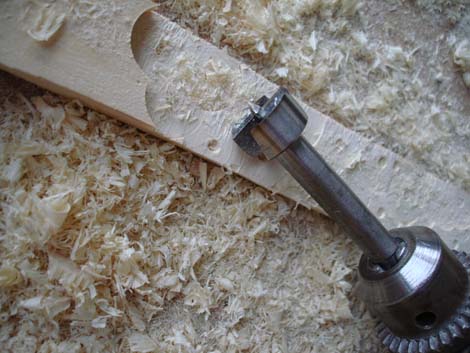

die 12mm Trasseebretter sind für die Brücken zu dick, dank einem 20mm Bohrer mache ich sie dünner

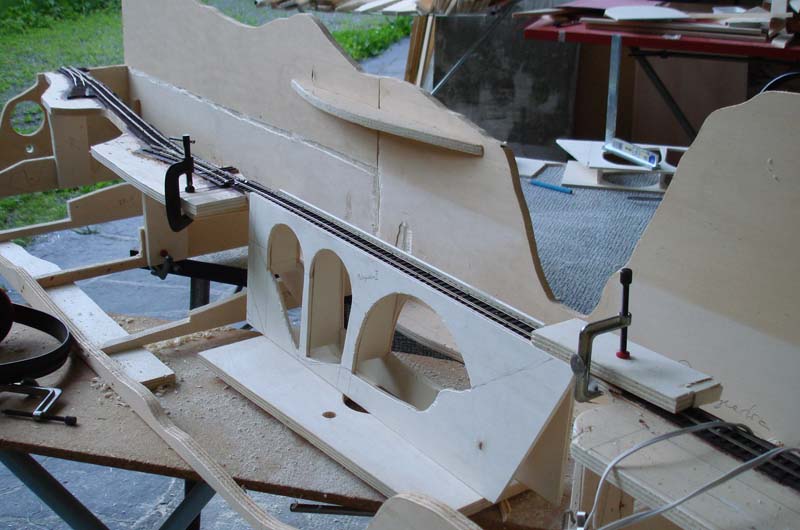

die Brücke bei der Haltestelle Palagnedra





09.05.2010

muss die regenfreie Zeit nutzen ... wenigsten ein paar Stunden lang

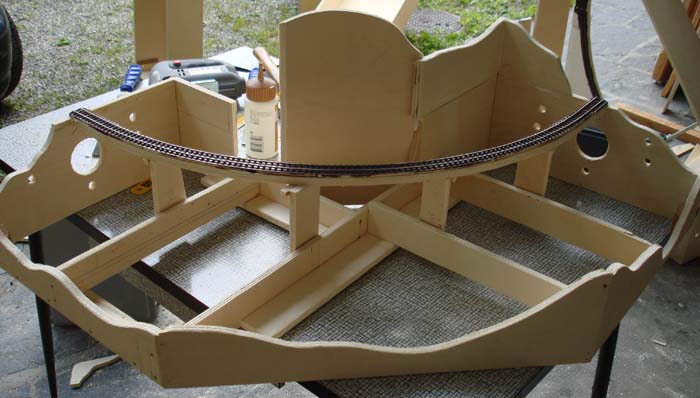

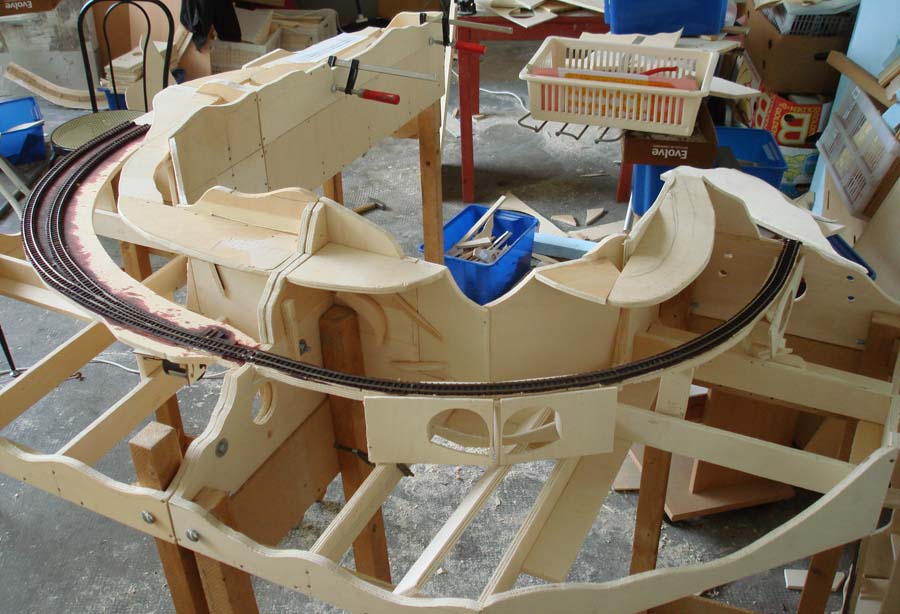

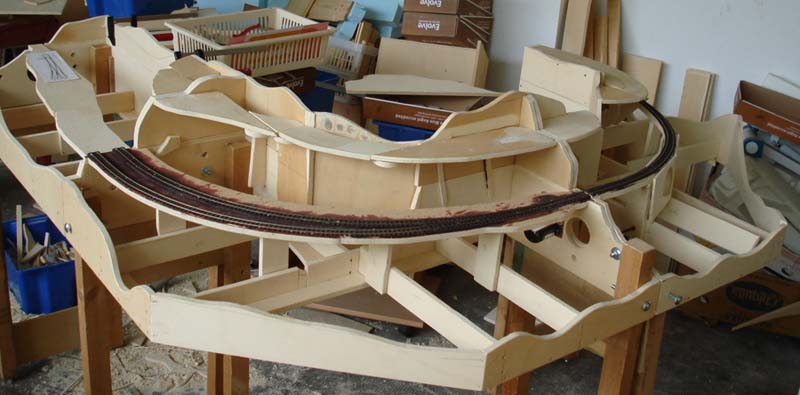

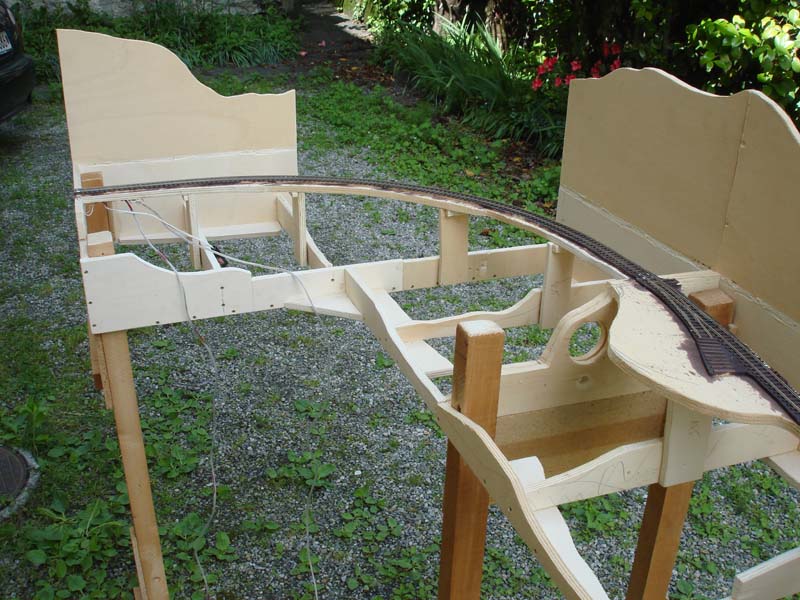

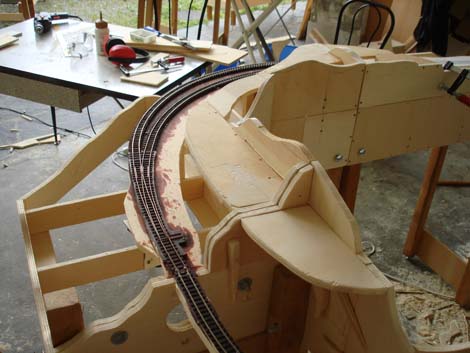

die Kurve vor Verdasio

Einfahrt von Verdasio

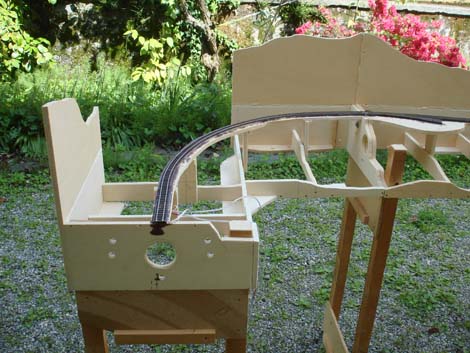

die Kurve nach Palagnedra

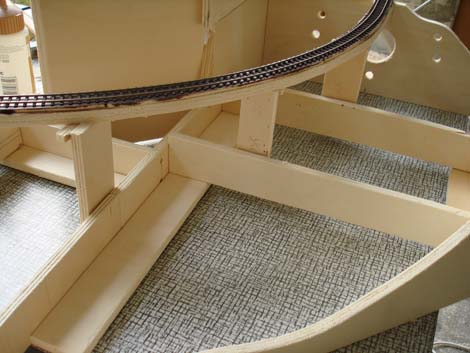

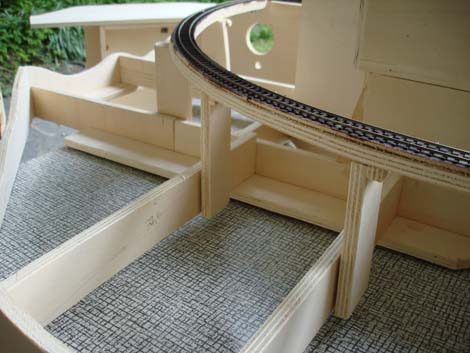

von oben kann man die Verstärkungen sehen




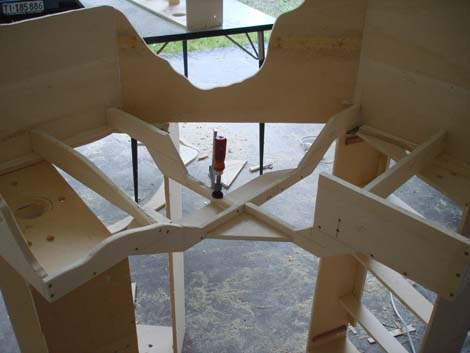

    Cadanza Kurve von hinten

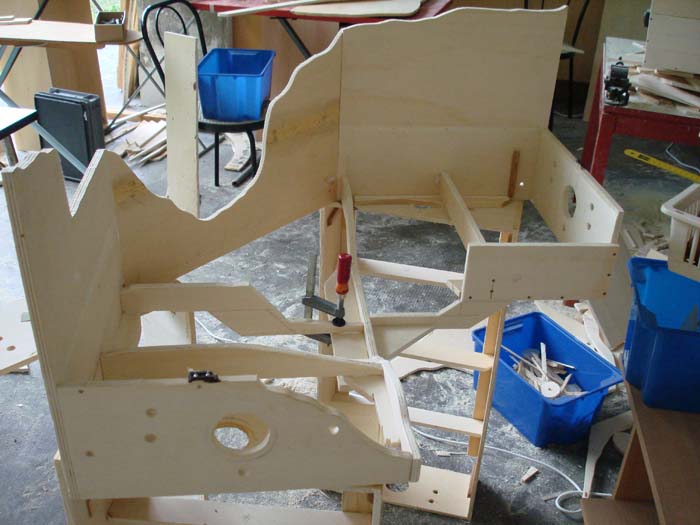

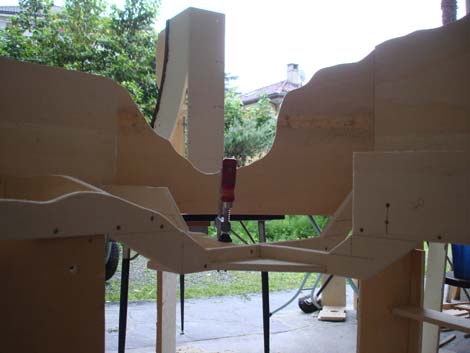

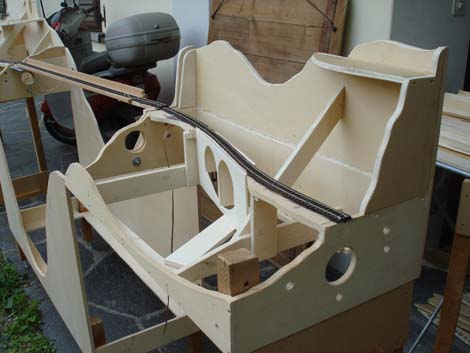

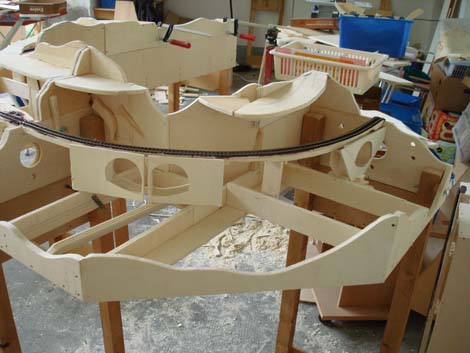

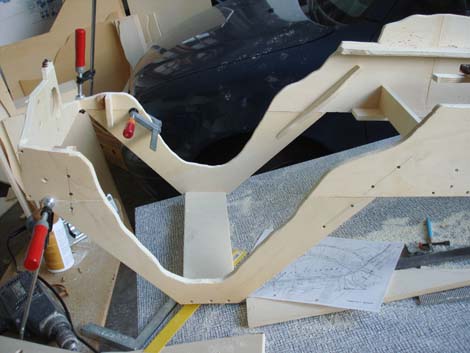

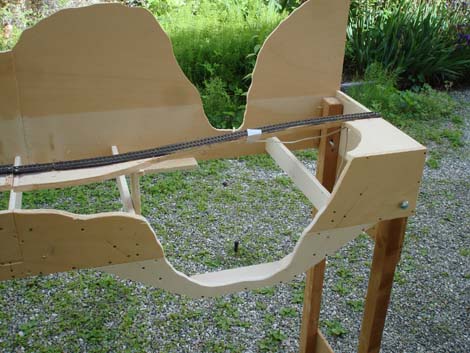

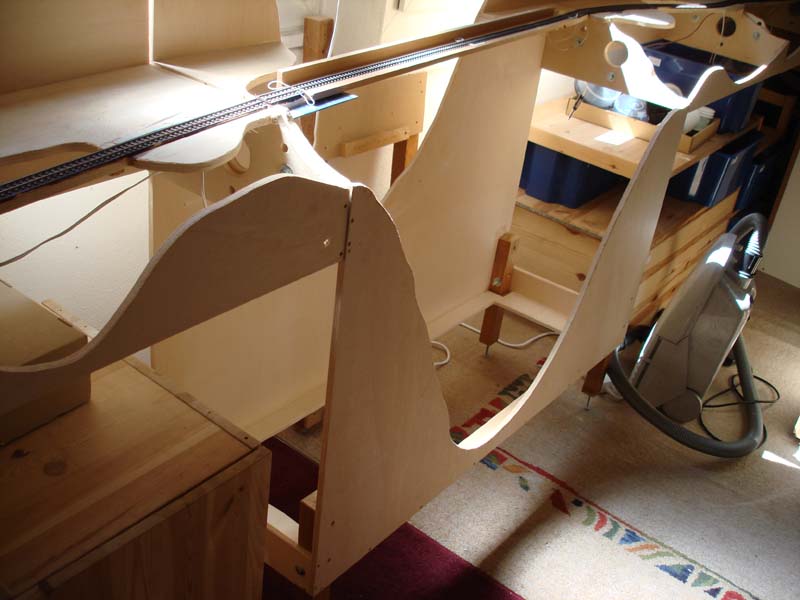

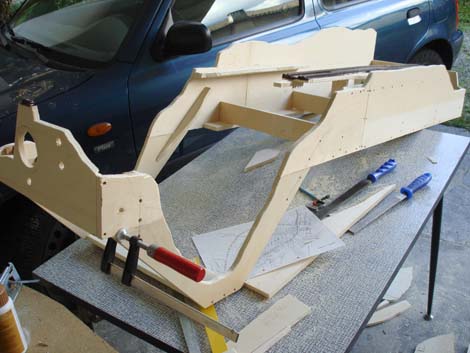

Cadanza Kurve   um die Schlucht nachzubilden, hab ich die Spanten nach unten gezogen

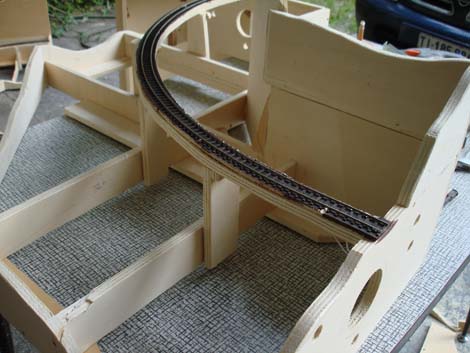

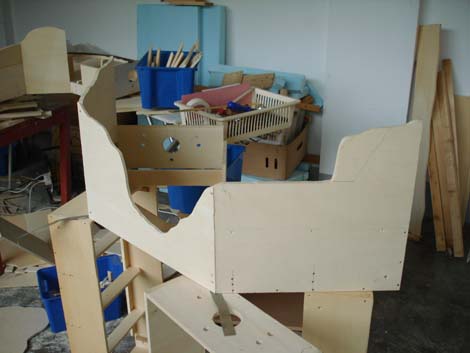

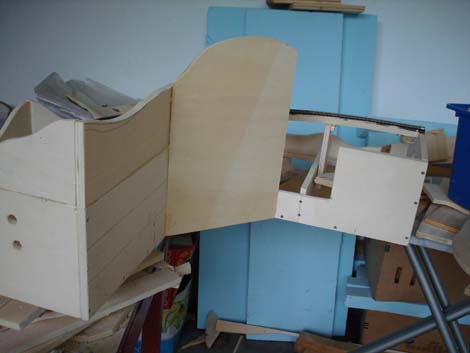

    Kurve vor Verdasio von hinten (rechts fehlt noch die Hintergrundspante)

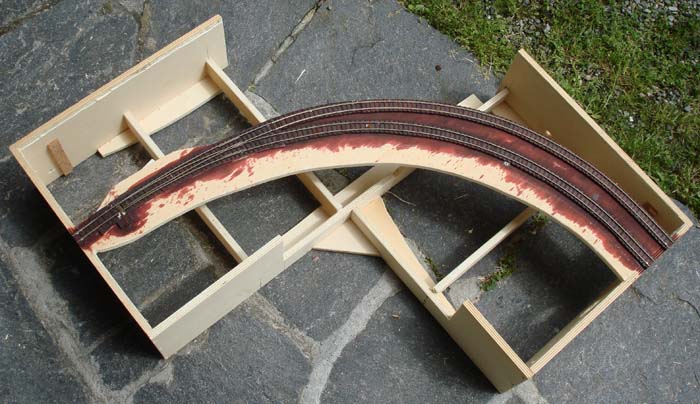

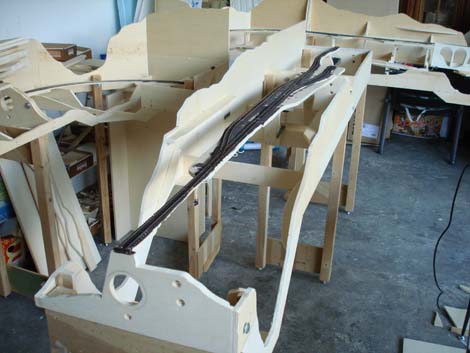

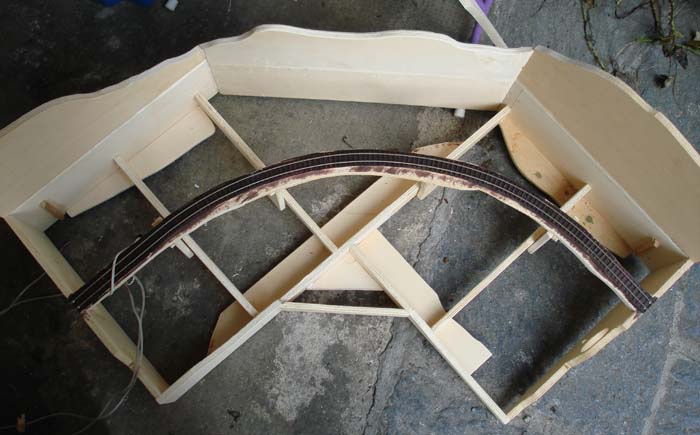

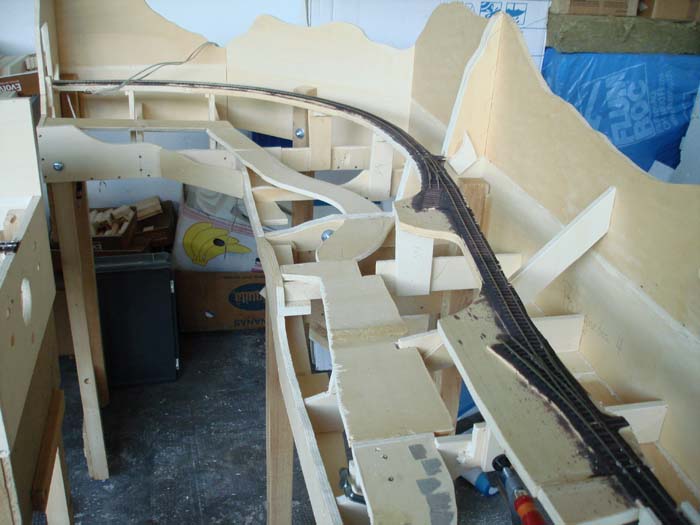

die Kurve (Trennung Maggiatal-Centovalli) bei Ponte Brolla FRT

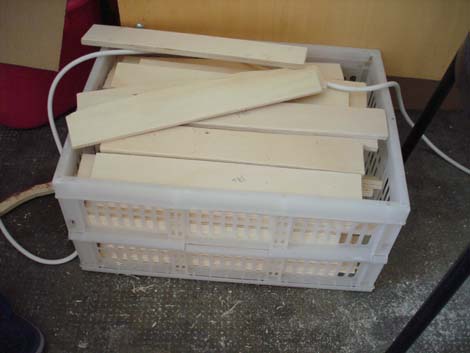

dank Normierung kann ich Teile in Serie schneiden   die 37.6 cm langen Querspanten

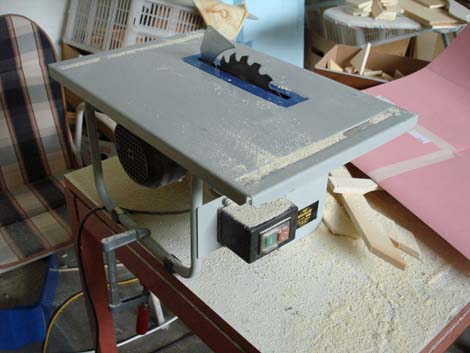

Sägemehl, Sägemehl ... (ein anderes Kistchen ist schon voll)

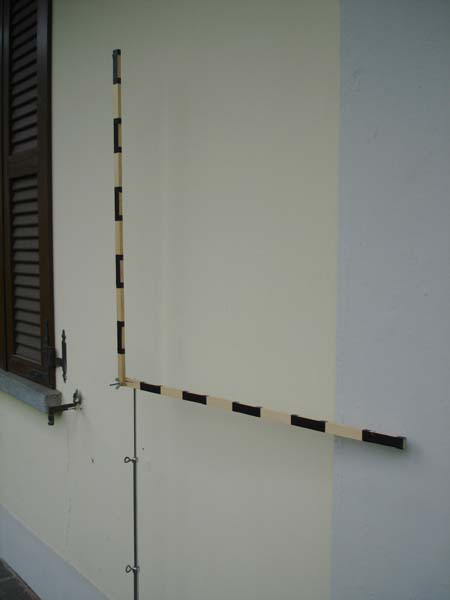

dank diesem Winkel kann ich Gebäude fotografieren, und dann auf dem ausgedruckten Foto die Masse direkt ablesen

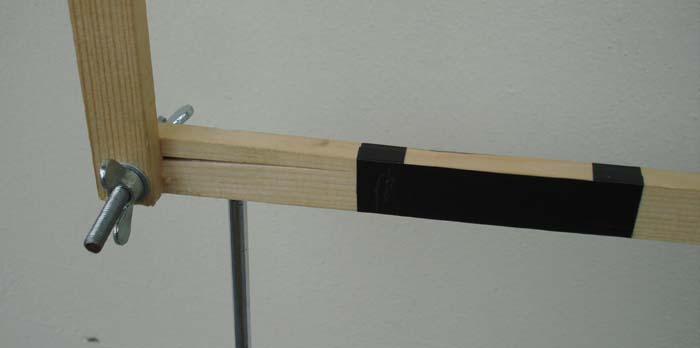

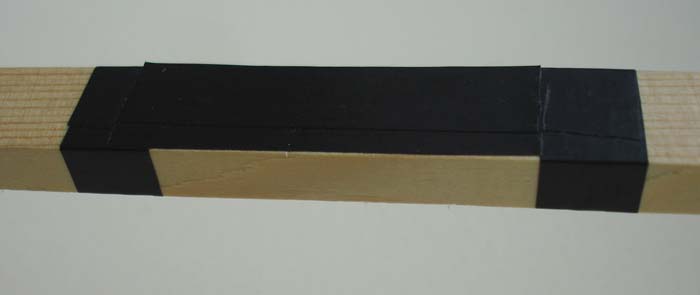

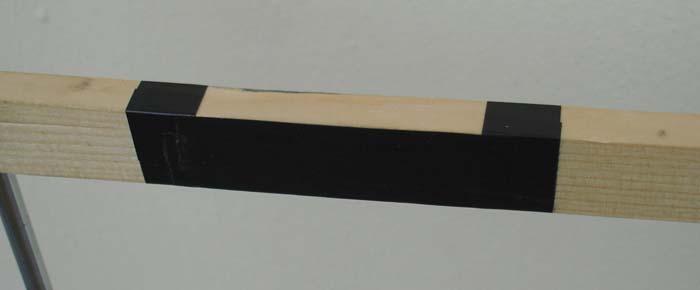

die Leisten sind 87 cm lang, jede schwarze/neutrale Stelle ist 8.7 cm lang

auf dem Foto muss die Leiste 1 cm lang sein

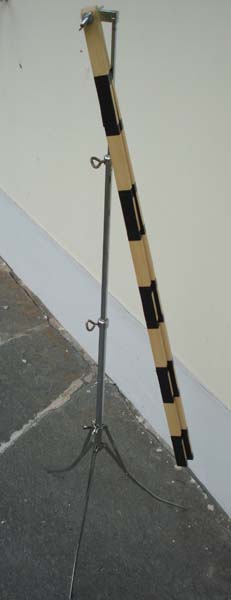

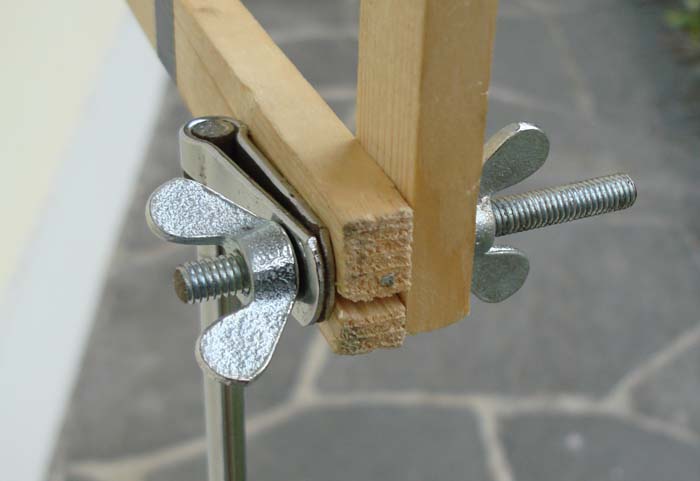

um meinen Winkel freizügiger einsetzen zu können, hab ich ihn auf ein altes Notenstativ montiert :




August 2007 hatte ich noch keinen Notenständer montiert, so musste ich den Winkel an ein Fenster anlehnen :






08.05.2010

kein Regen ! ich kann an meinen Eckmodulen weiterkleben !

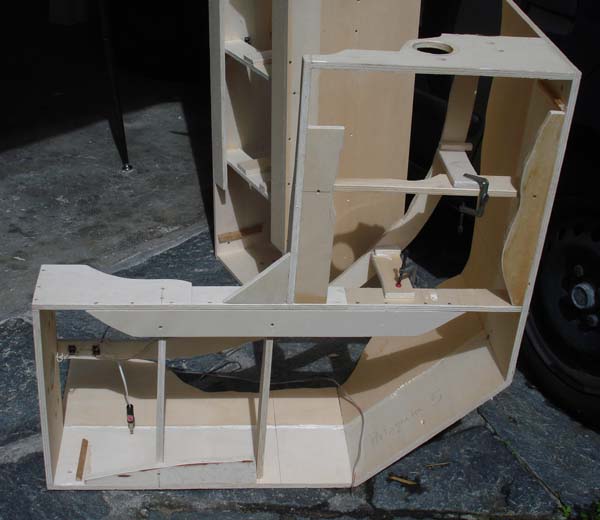

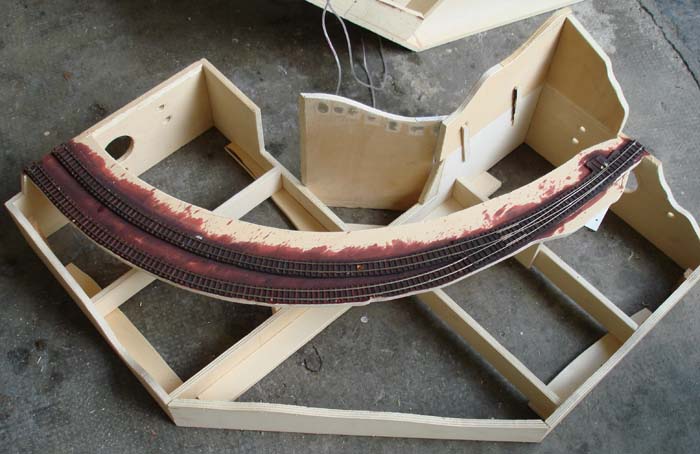

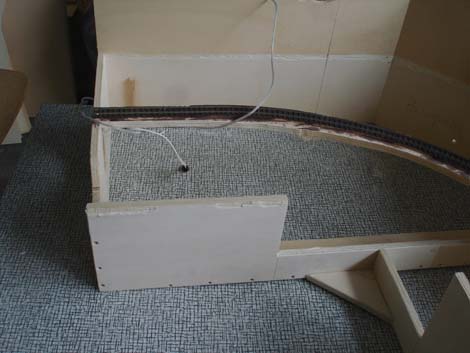

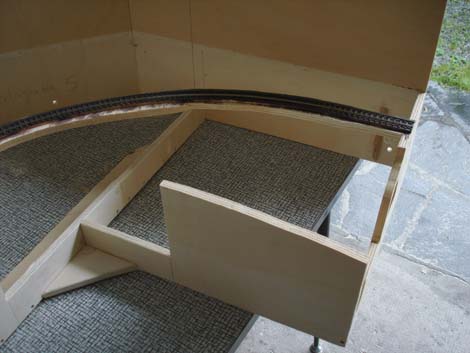

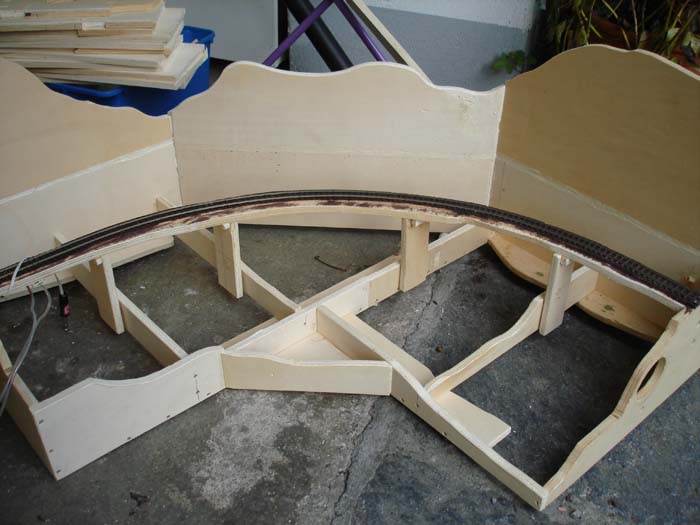

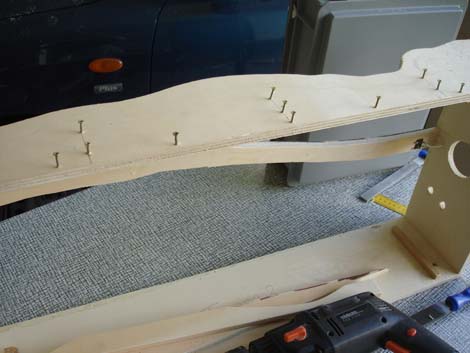

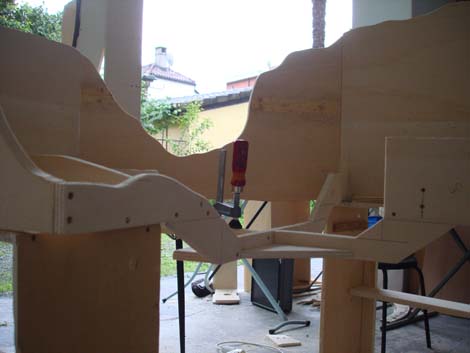

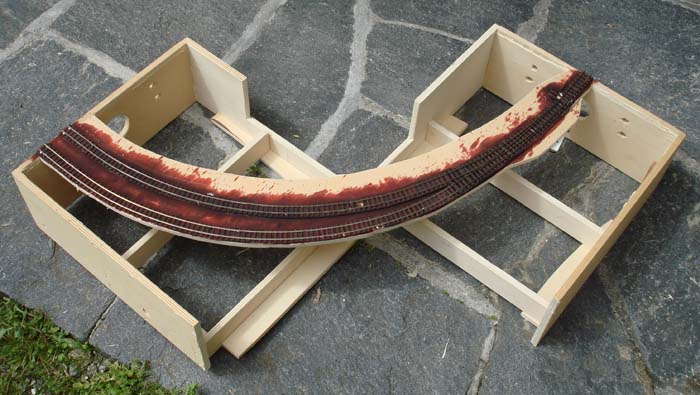

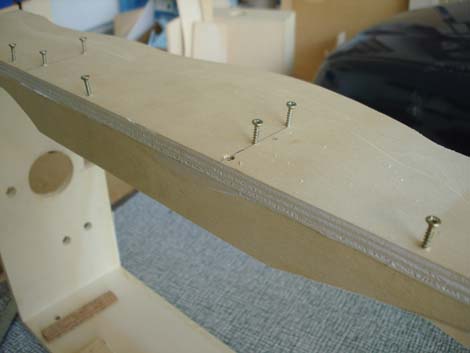

die neuen Teile am Modulkasten Palagnedra Kurve

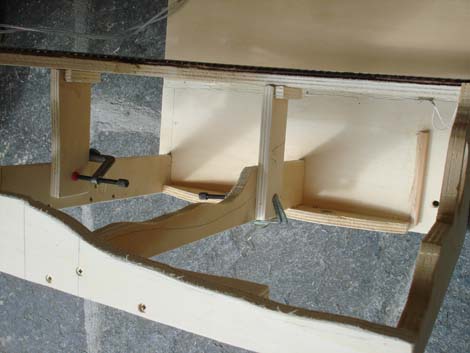

Palagnedra von unten (noch mit der alten schrägen Rückwand)

Einfahrt von Verdasio

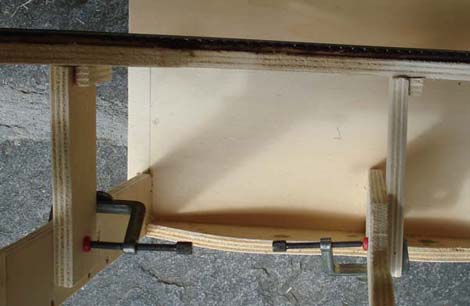

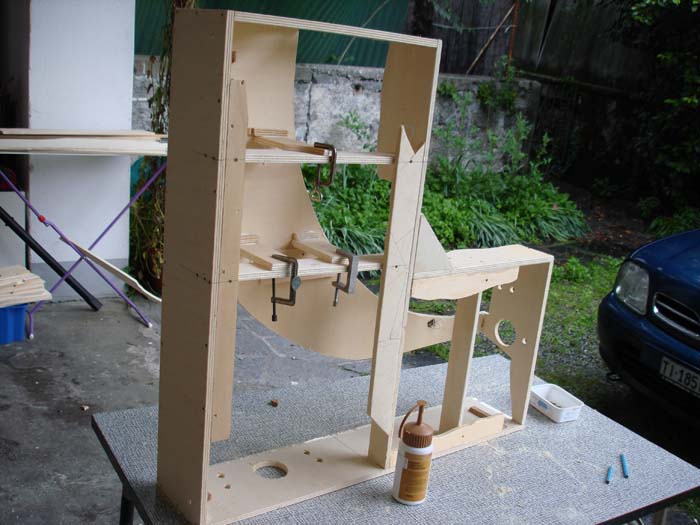

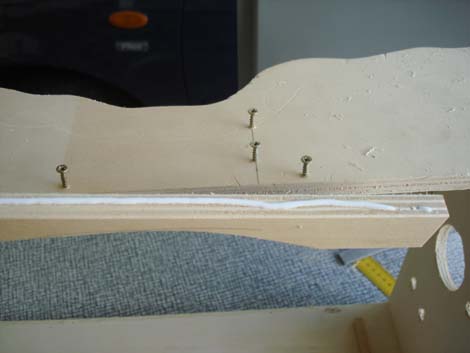

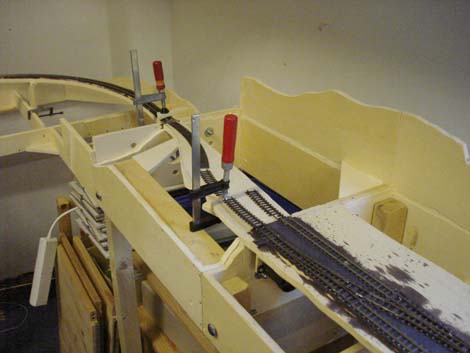

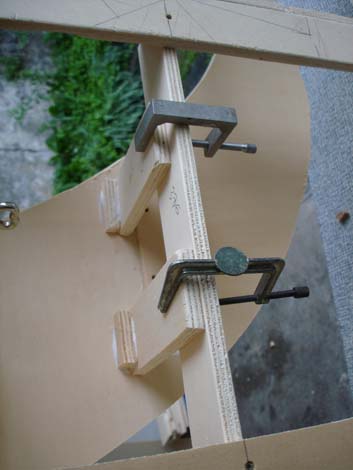

die Trassebrettchen werden mit Stützen verklebt   diese kann ich an den Querstreben fixieren

die alte Rückwand ist abgeschnitten

Palagnedra (rechtes Modul)

alle drei Teile von Palagnedra (im mittleren Modulkasten muss ich noch eine Schlucht ausschneiden)















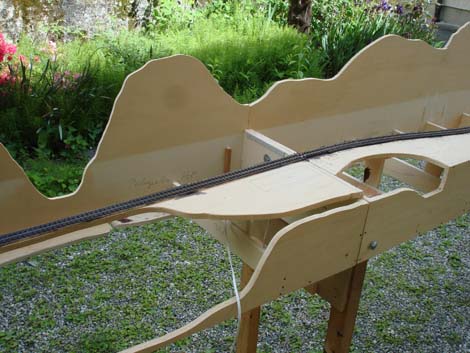

    Ponte Brolla FRT

hier kommt der "orrido"

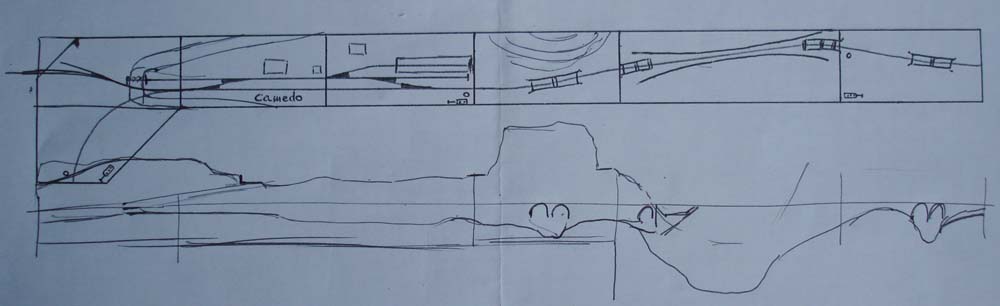

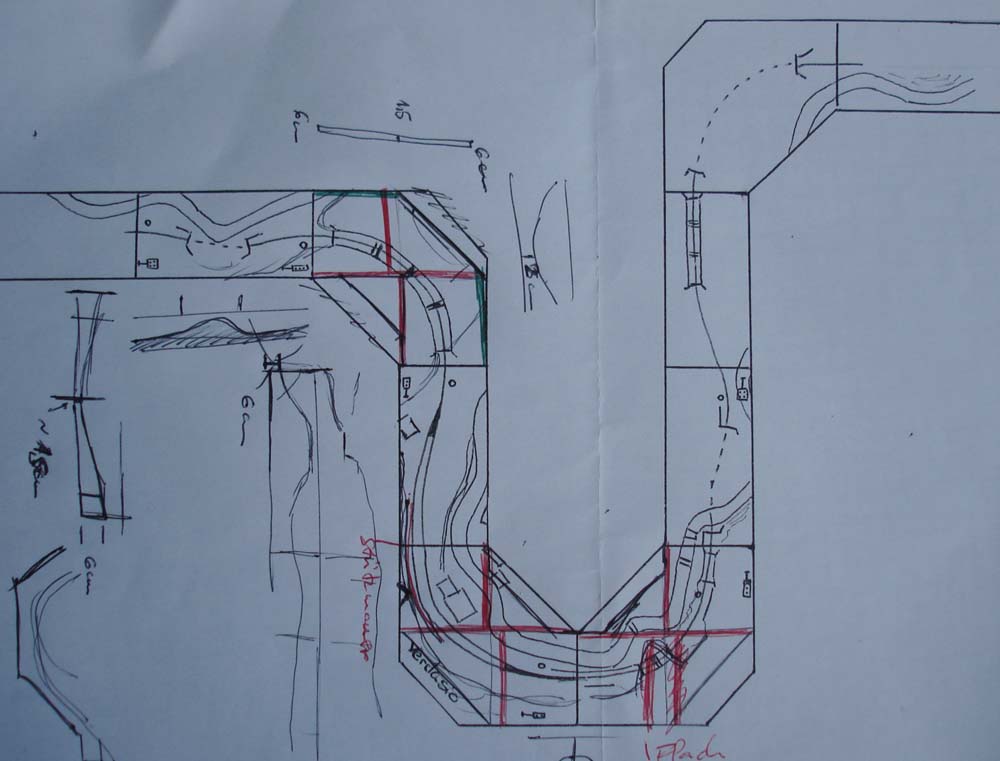

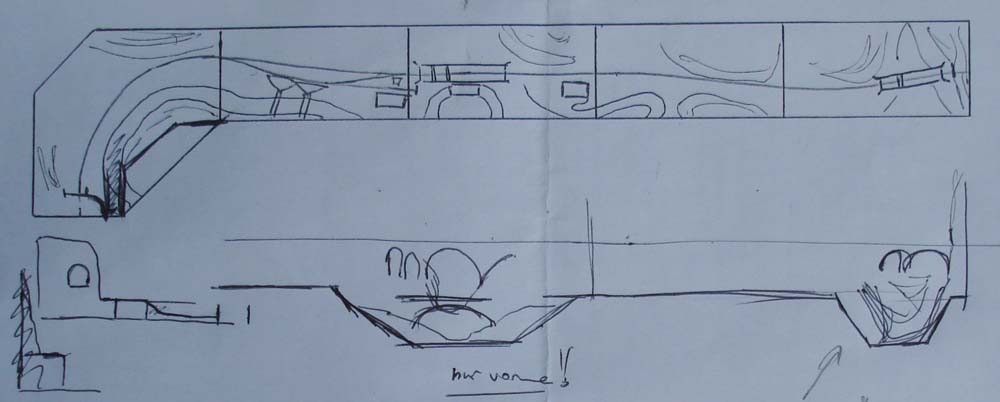

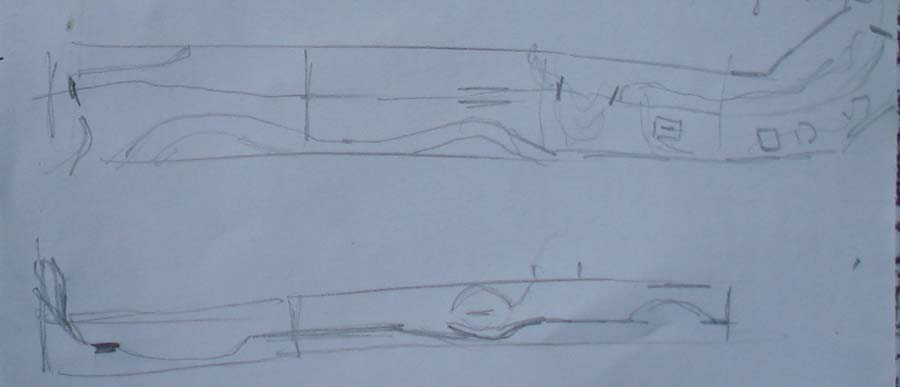

ich habe ein paar Skizzen zur Landschaftsgestaltung gemacht :

Palagnedra

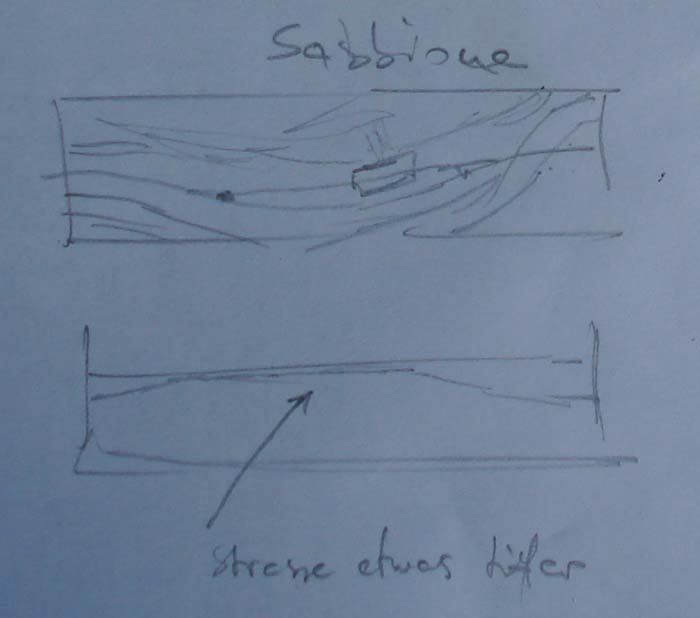

Sabbione

Sassalto

Camedo und Ruinacci

Verdasio

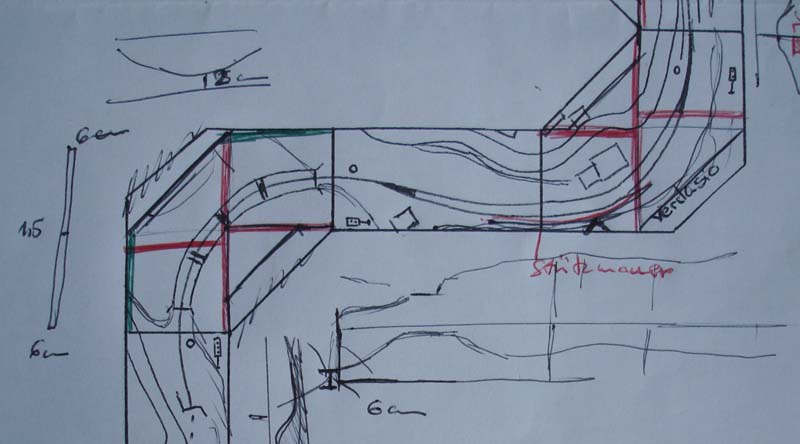

Detail Verdasio

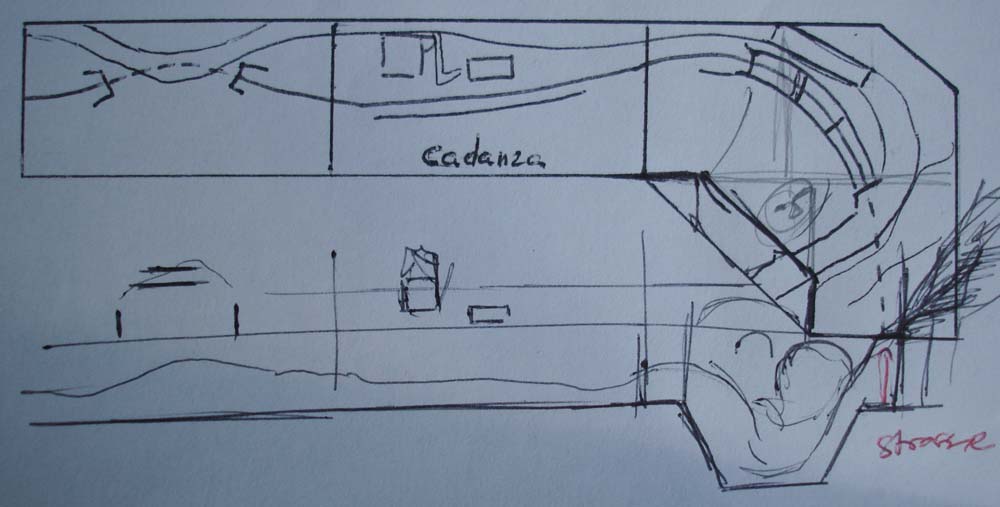

Cadanza



07.05.2010

Ich habe mich entschlossen die 90° Eckmodule umzubauen, vorerst fange ich mit den Modulen der Centovallina an (da noch keine Landschaft gebaut wurde). Hier zeige ich Schritt für Schritt den Bau der neuen Teile.

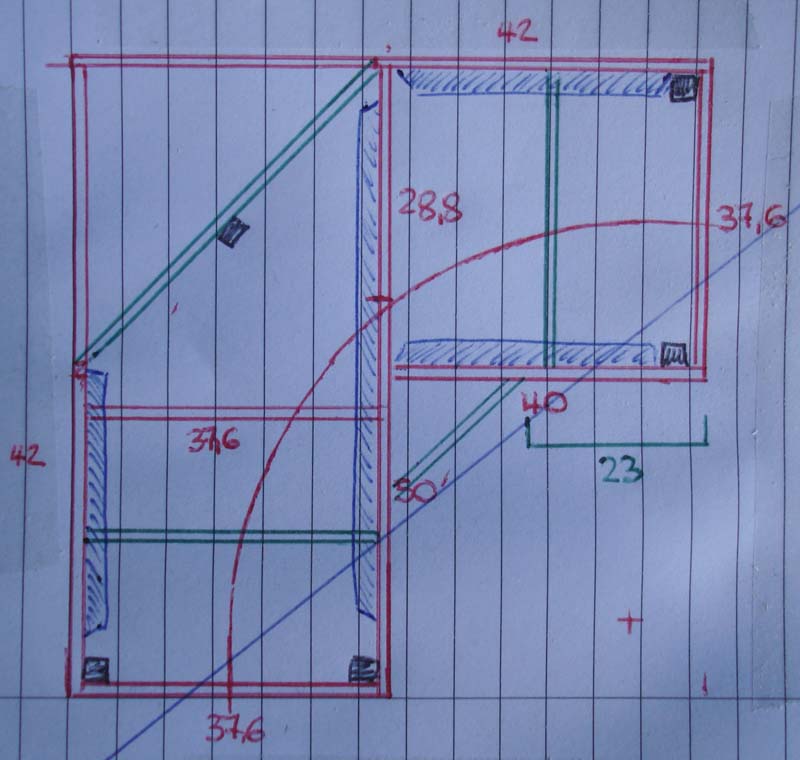

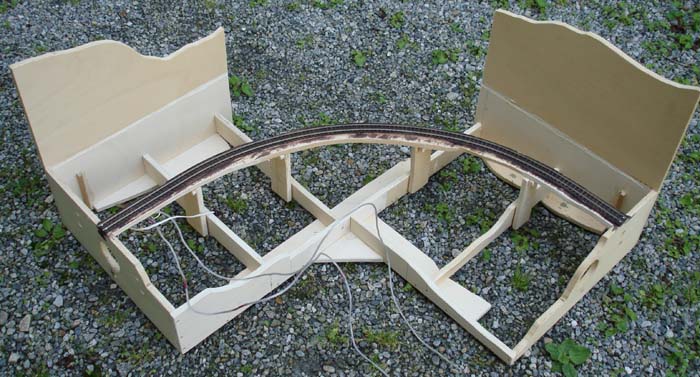

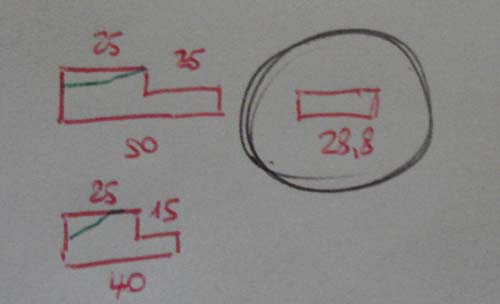

Skizze der neuen 90° Eckmodule

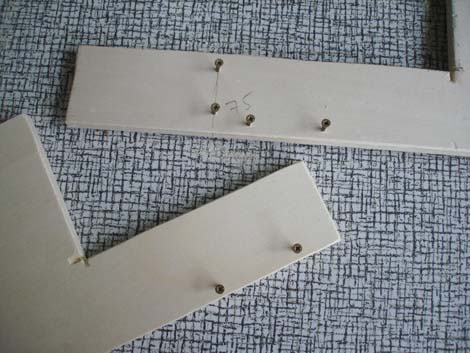

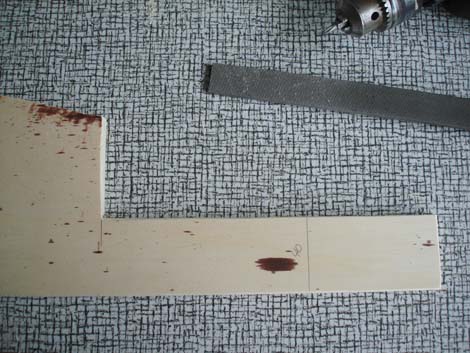

die neuen Bauteile - ein 50 cm langen "L" + ein 28.8 cm langes Stück machen das eine Teil - dazu kommt noch ein 40 cm langes "L"

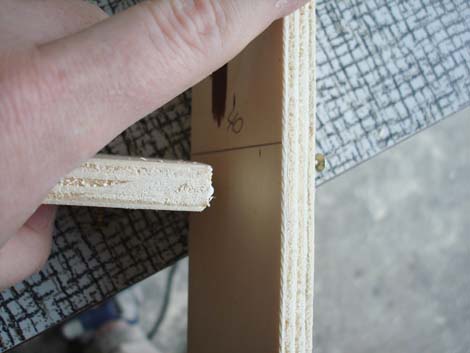

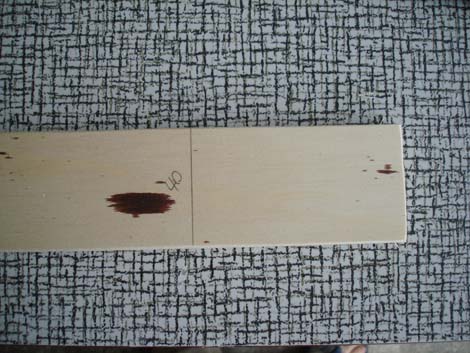

beim 50 cm "L" wird bei 40 cm eine Markierung gemacht

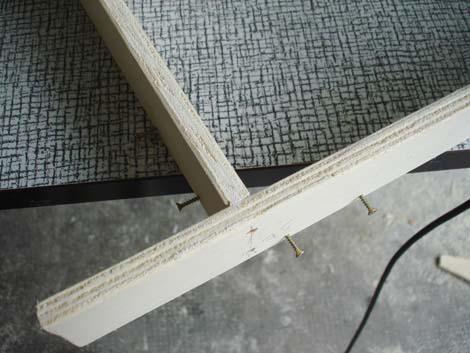

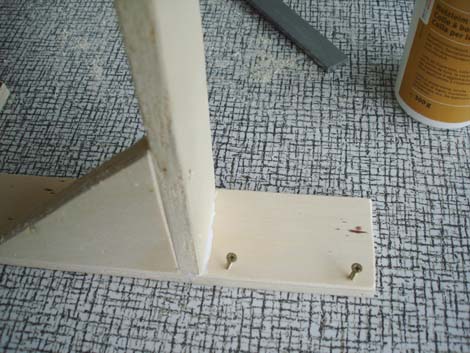

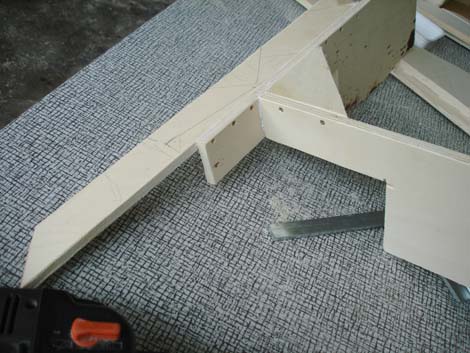

    das 40 cm "L" wird bei der 40cm Markierung angeschraubt

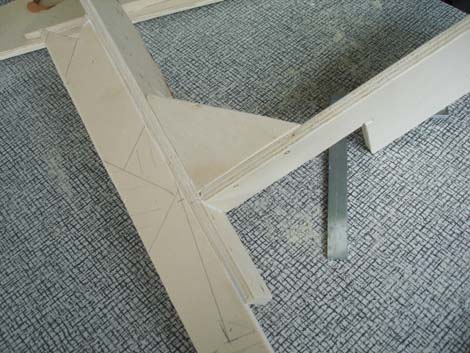

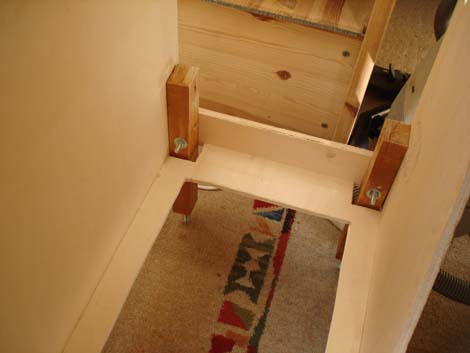

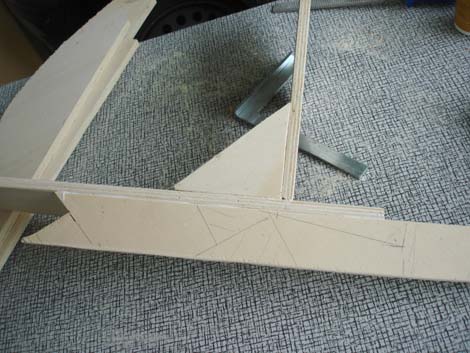

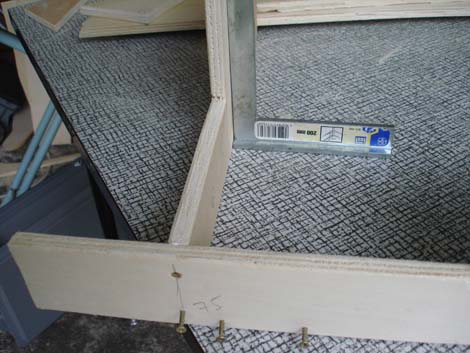

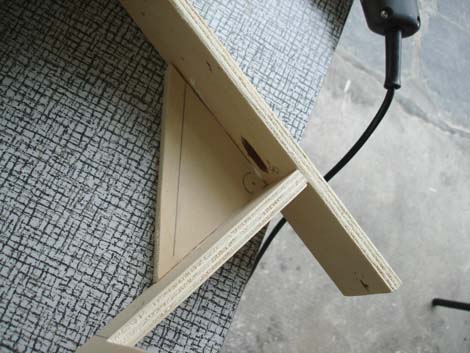

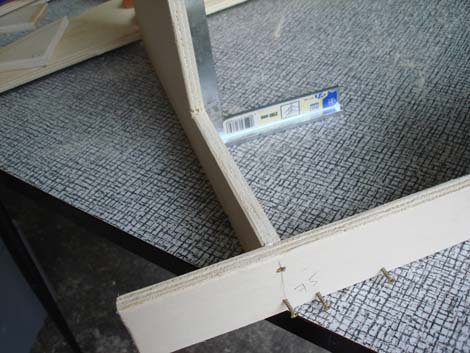

    ein 90° Winkel dient der Versteifung

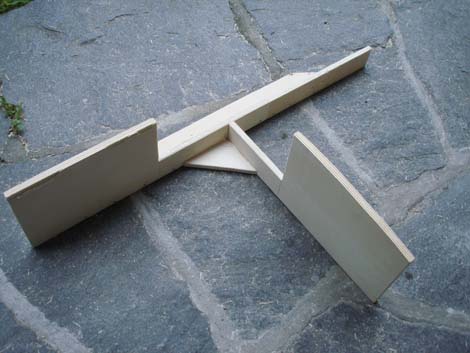

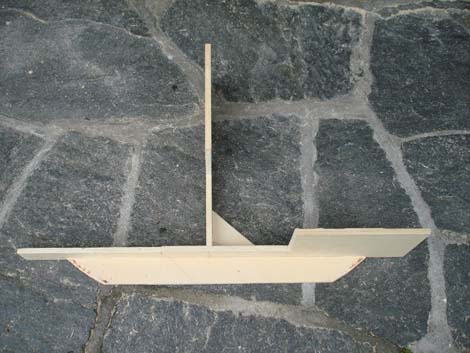

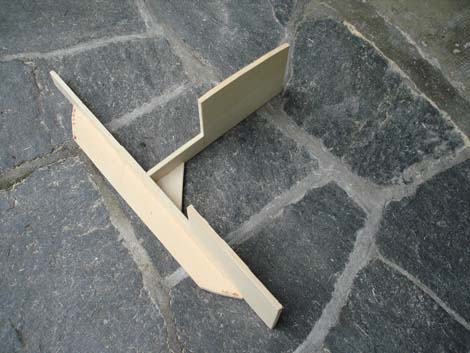

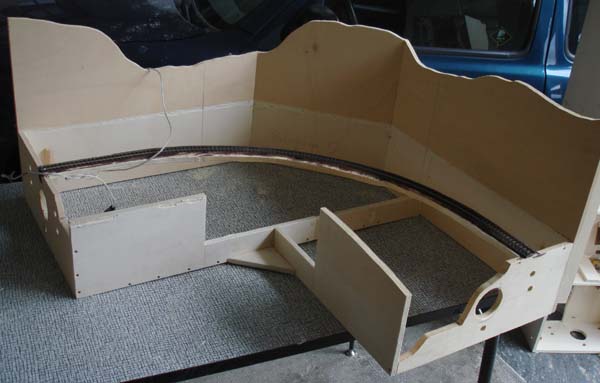

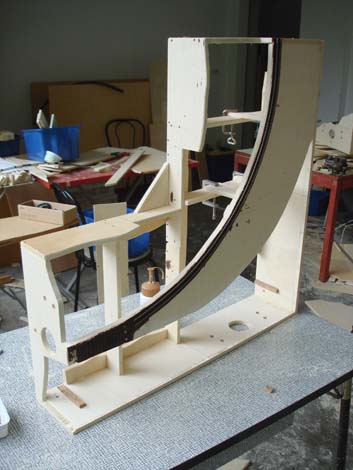

    das fertige Teil

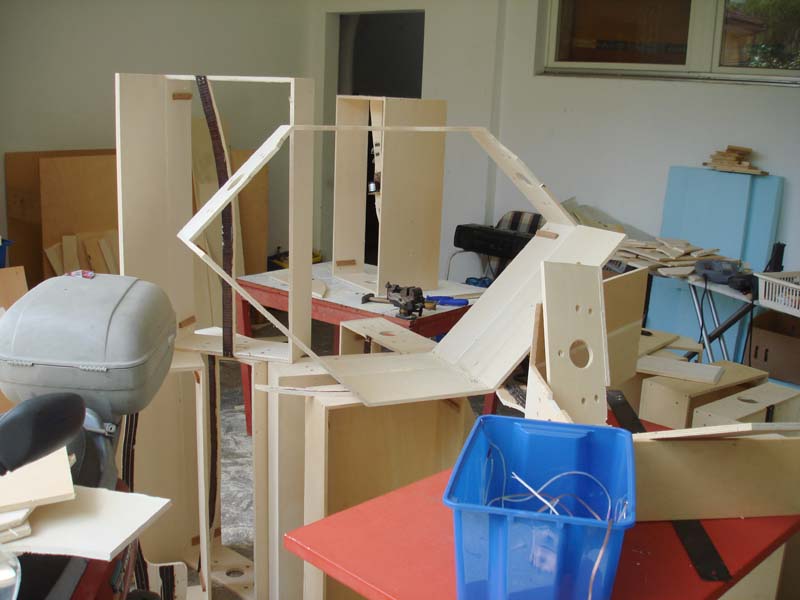

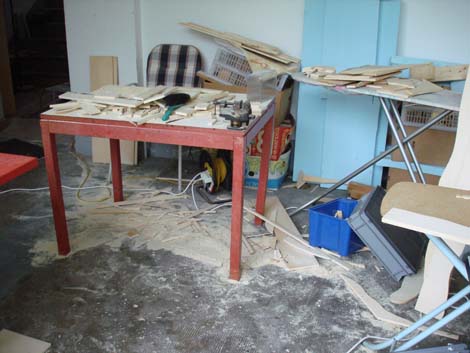

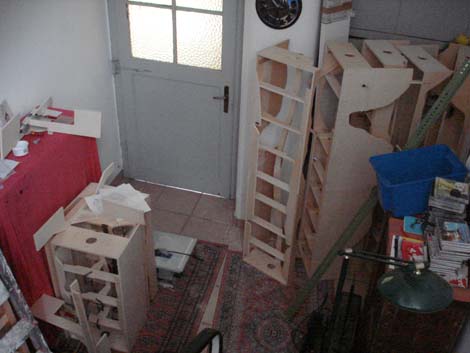

Sägespäne und ...   ... Modulkästen überall ;-)



02.05.2010

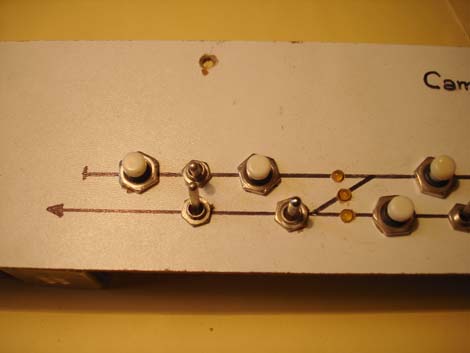

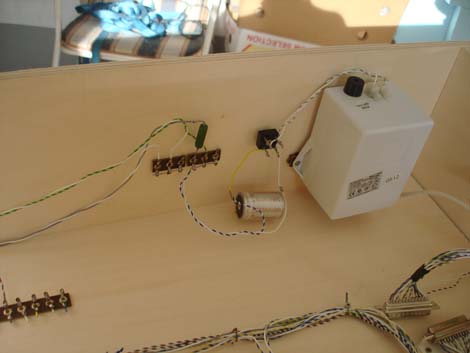

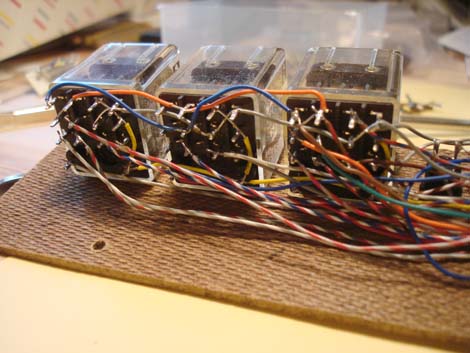

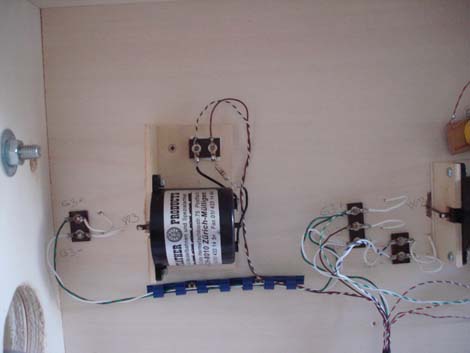

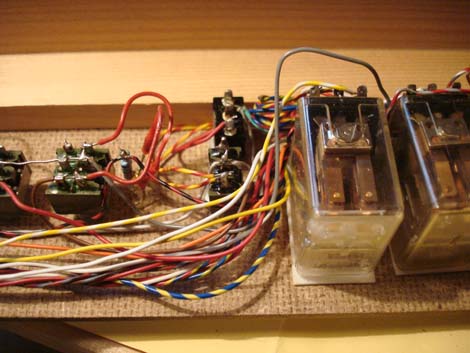

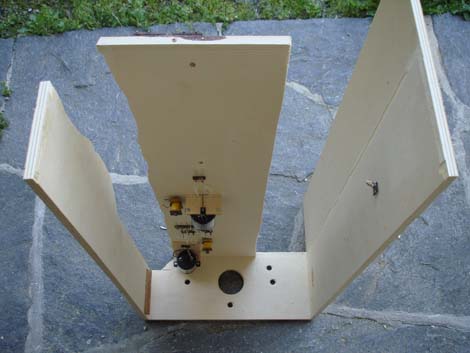

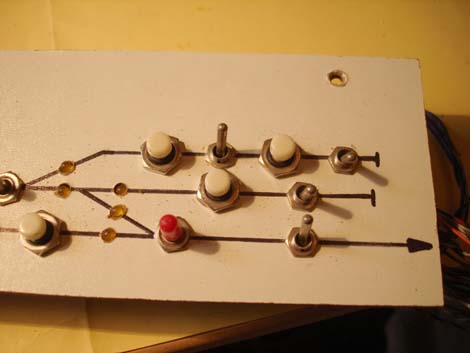

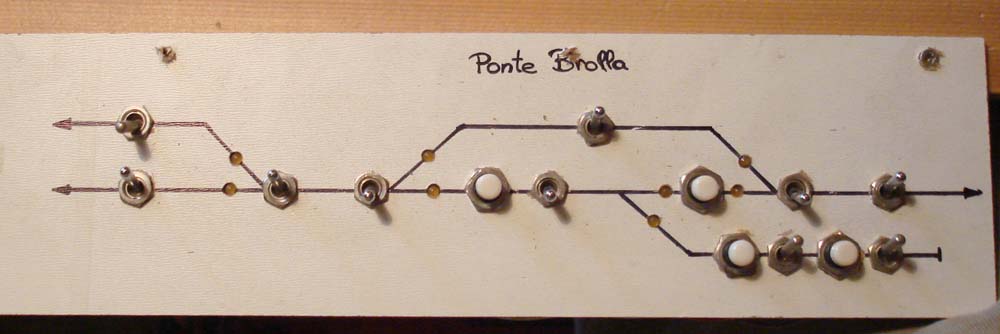

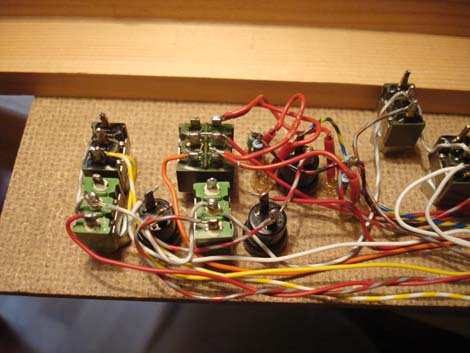

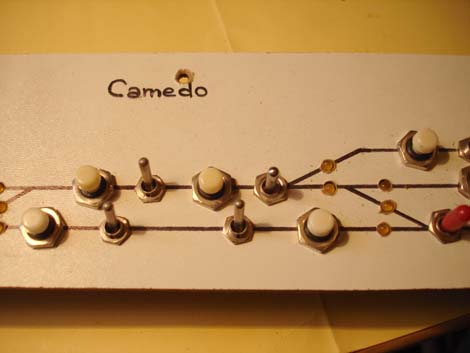

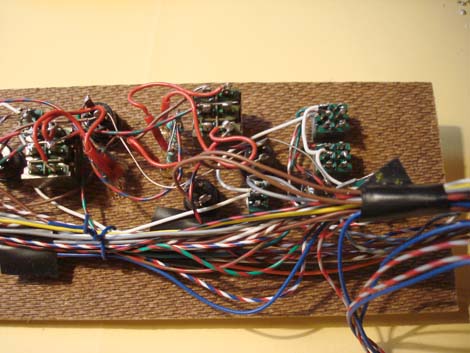

Auch ein Providurium geht mal zu Ende ... die Stellpulte von Ponte Brolla und Camedo werden ein Opfer des Lötkolbens ... zuvor noch durch ein paar Fotos verewigt















28.04.2010

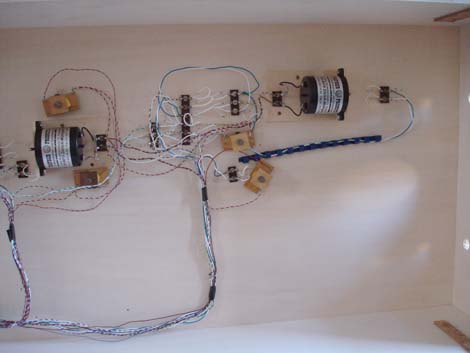

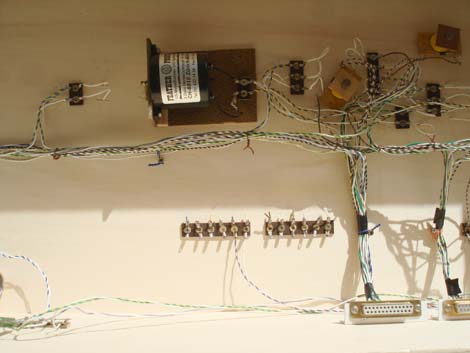

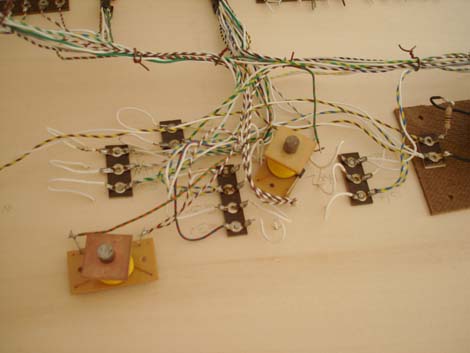

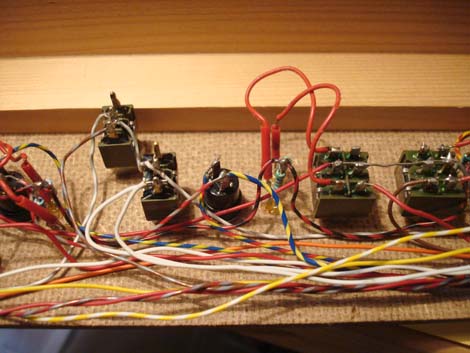

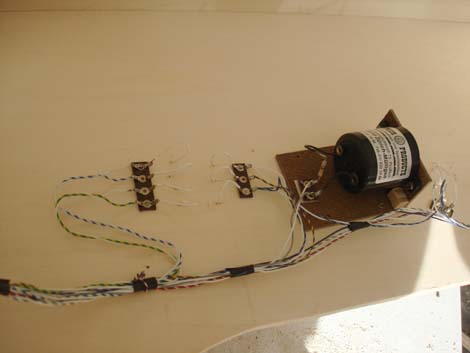

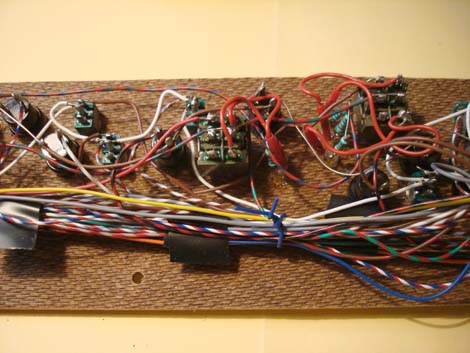

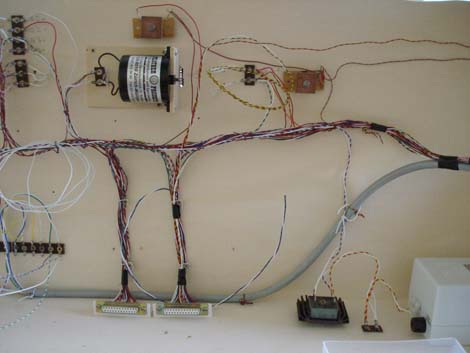

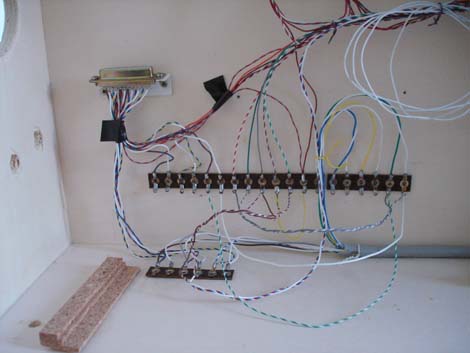

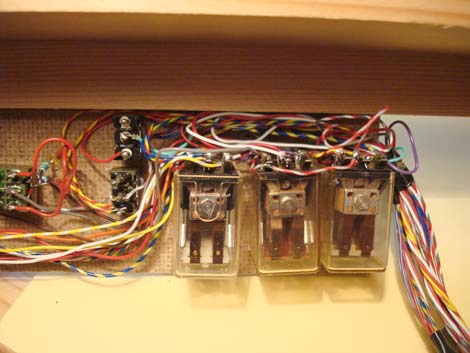

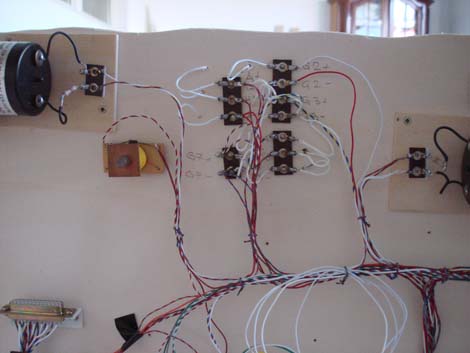

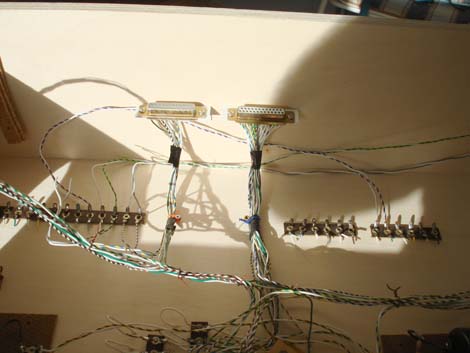

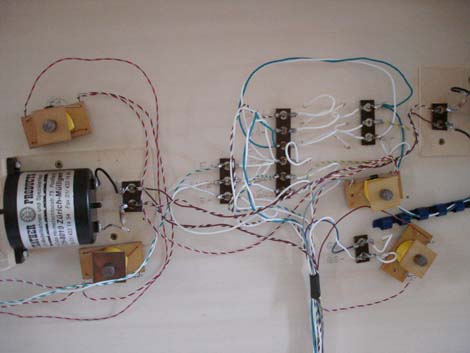

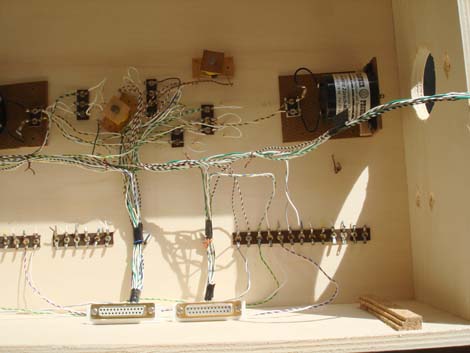

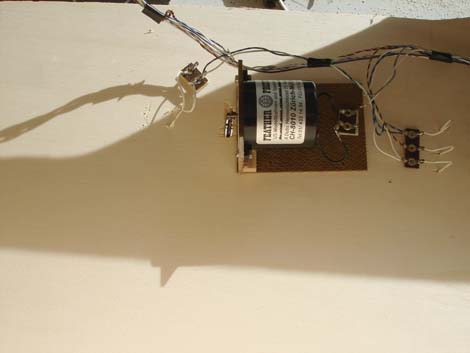

Bevor ich dem Bahnhof Ponte Brolla FRT die Verdrahtung entfernt habe, hab ich sie noch schnell fotografiert:

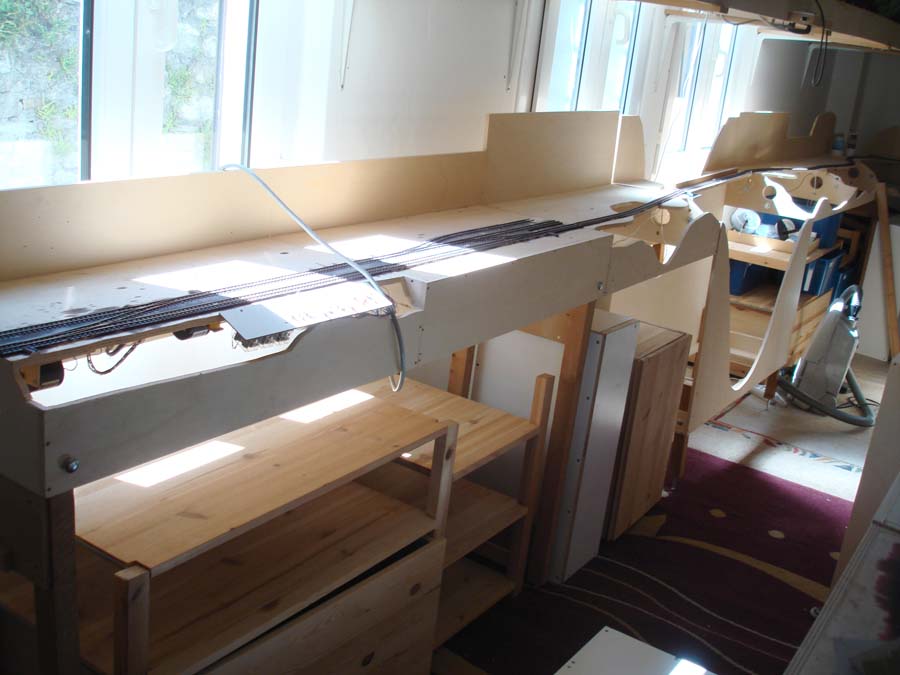

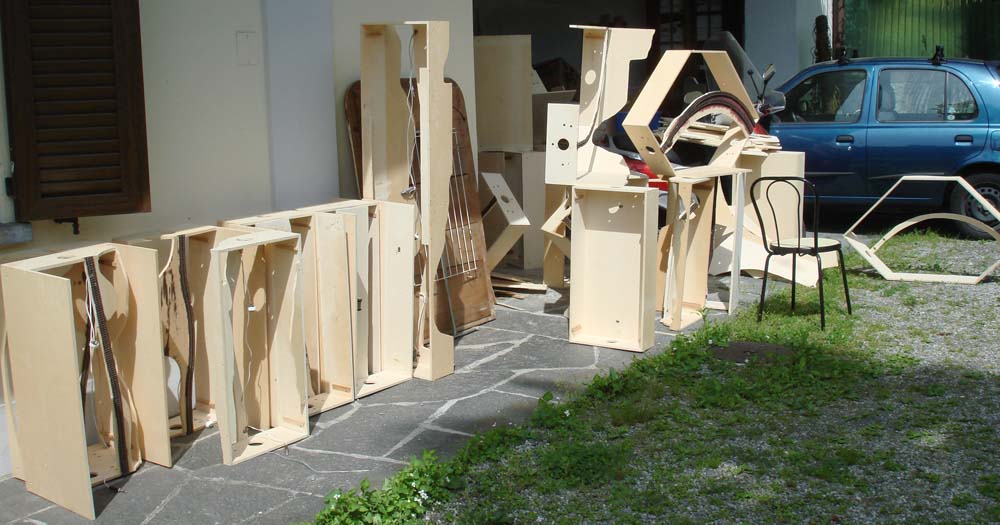

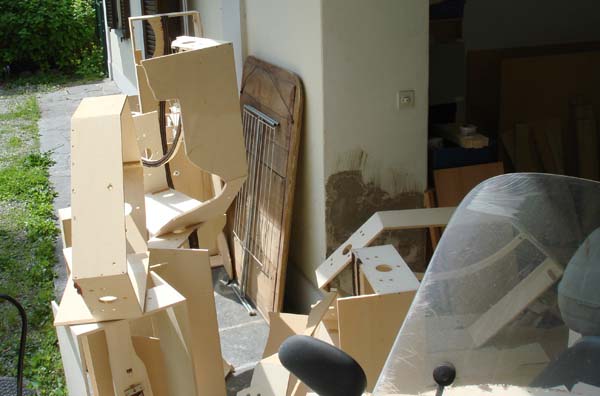

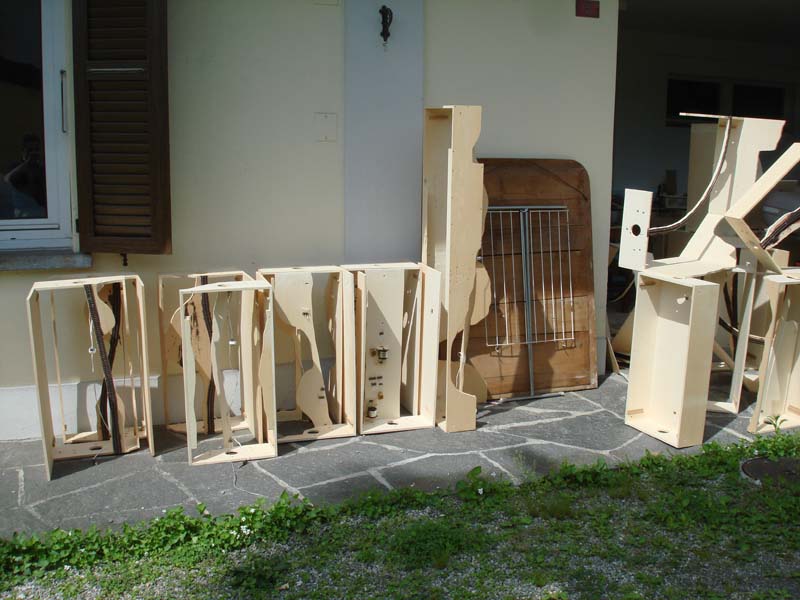

Auslegeordnung ... bei den Modulkästen werden die Deckplatten rausgeschnitten, es bleiben nur noch die Trasseebretter übrig











25.04.2010

Das monatelange überlegen trägt erste Früchte ... Ich werde die Modulkästen in einer leichteren Bauweise bauen, die etwas einer Fachwerkbrücke ähnelt. Als ersten Schritt, baue ich die Centovalli Module nach diesem Systhem um. Dazu wird die Grundplatte vom Gleis bis zur Modulrückwand rausgeschnitten. Gewisse Module werde ich zusammenfügen, dazu muss ich je eine Stinwand entfernen. Besonders bei Bahnhöfen ist es ein Vorteil, wenn sie in einem Stück gebaut sind. Erstens muss ich weniger Stecker vorsehen, und das ganze wird stabiler.

Die nächsten Wochen werde ich mit Holzarbeiten beschäftigt sein. Dann will ich die Gleise/Weichen verbessern und die Module neu verdrahten. Anschliessend folgt dann die Landschaft.

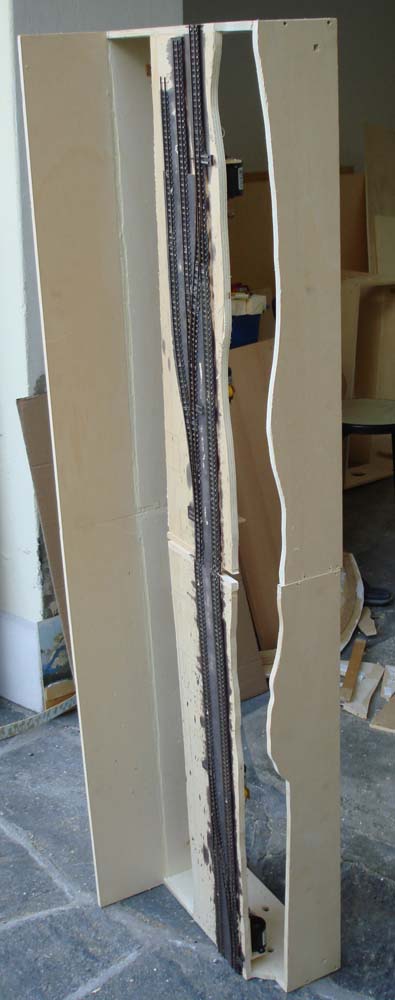

der Bahnhof Camedo   und die aufgeschnittene Hälfte

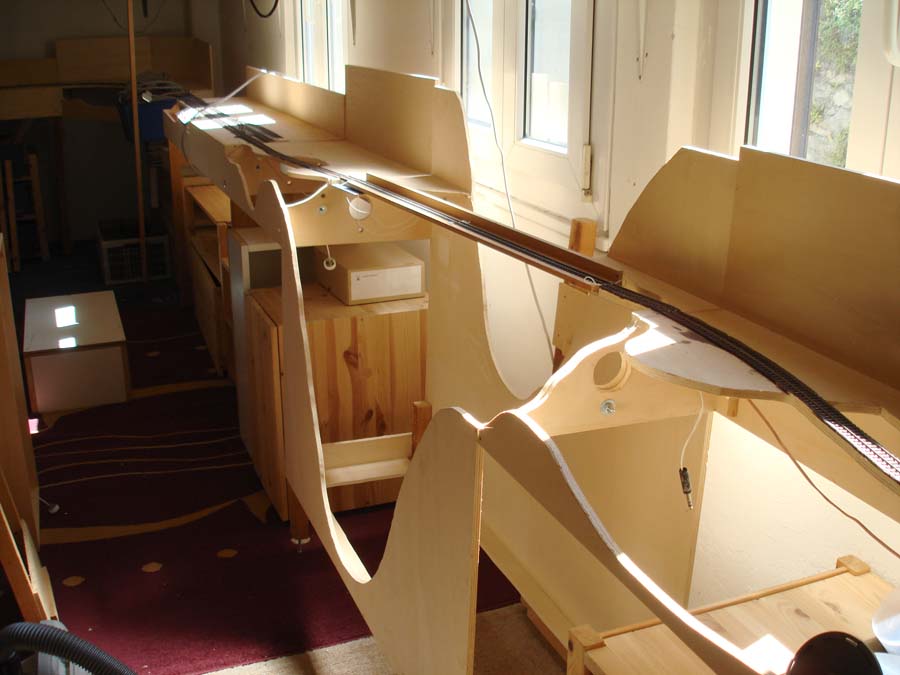

die beiden Hälften provisorisch aufeinandergestellt   ich habe nun auch die Grundplatte bis zur Rückwand rausgeschnitten

vom alten Stirnbrett bleibt nur ein 1.2 cm breiter Streifen übrig   ... die Modulkästen von Camedo, Cadanza und Palagnedra werden so überarbeitet

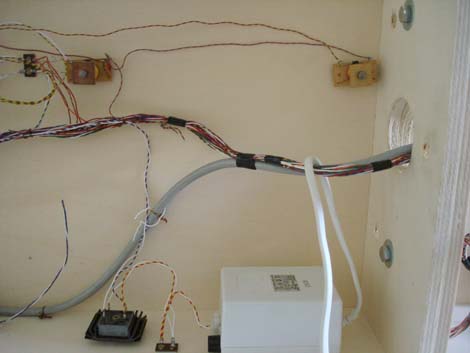

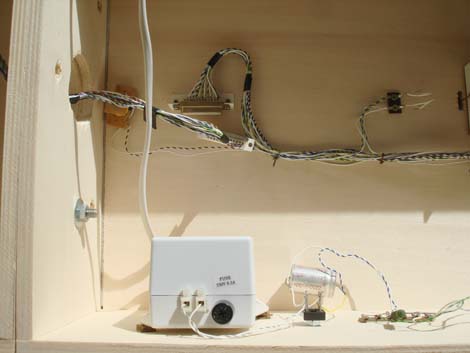

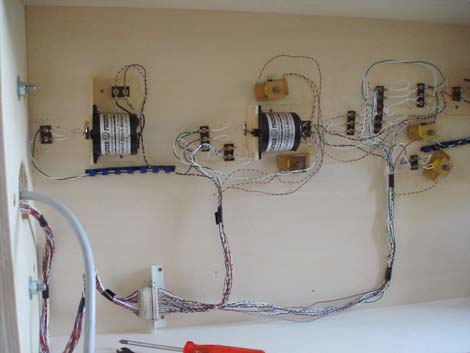

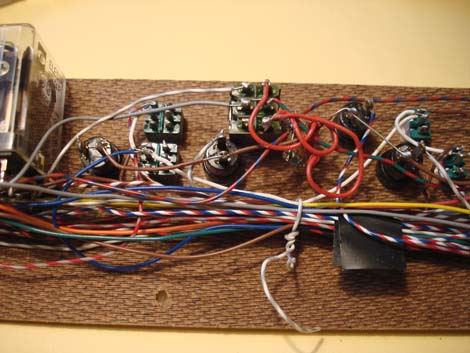

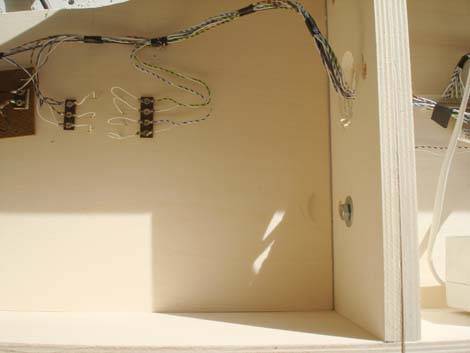

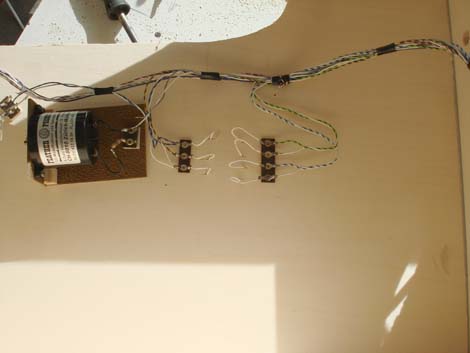

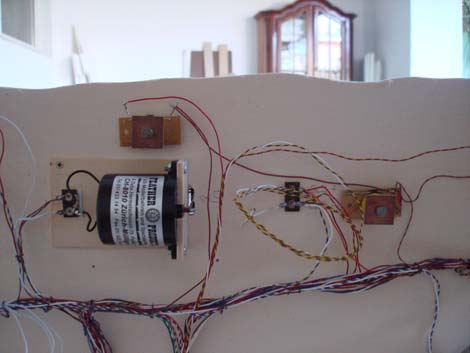

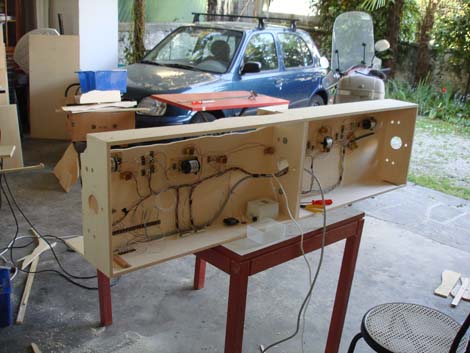

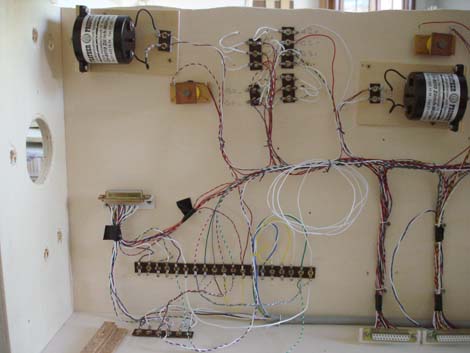

die alte Verdrahtung von Camedo ...









letzten Freitag kam ein langersehntes Telefon: mein zweites Schlagzeug ist angekommen ! Nun habe ich aus zweien eins gemacht ...



ich habe noch nicht alle Pads angeschlossen ... dank Doppelbassdrum, 6 Toms, Snare, HiHat, Ride und 7 angeschlossenen Crash macht es einen riesen Spass drauf rumzuhämmern ;-)

bald werde ich dank dem zweiten DM10 Modul weitere Teile anschliessen, davon einige Eigenbauten.

(muss bei der nächsten Fotosession das Licht anmachen ...)



21.04.2010

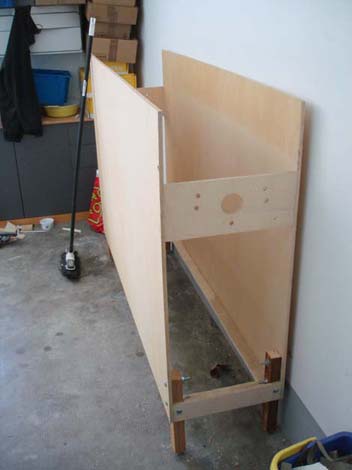

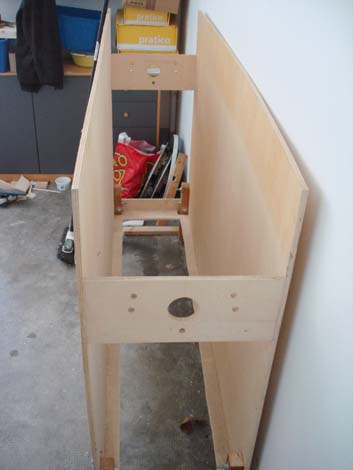

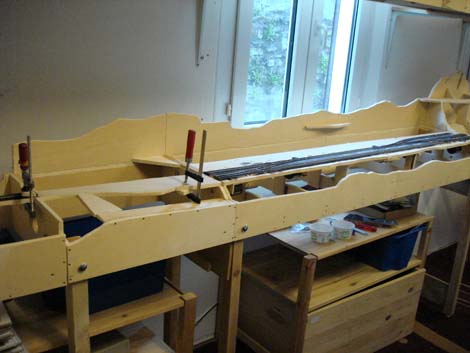

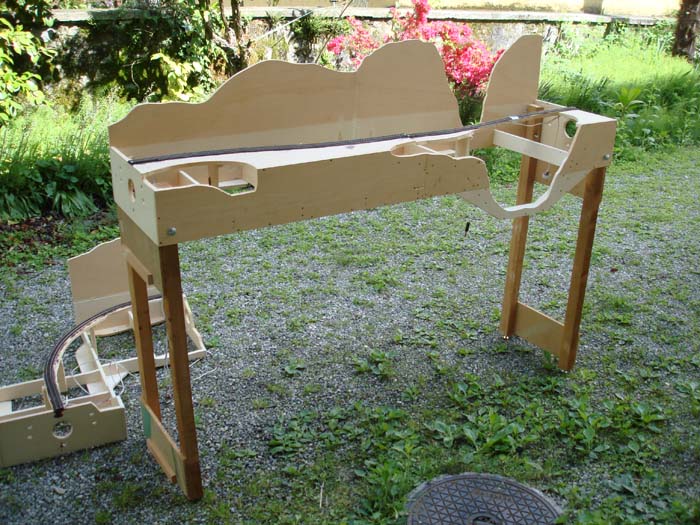

der Modulkasten für den Val d'Ingiustria Viadukt ...   ... hat Beine bekommen

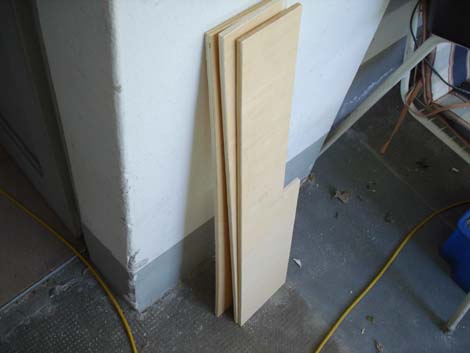

dies sind die Beine für den Ruinacci Viadukt   Holzplatten für das neue Ponte Brolla Modul (Trennung Centovallibahn und Maggiatalbahn)

Camedo und Ruinacci

dank den neuen Beine, ist der Ruinacci Viadukt nun auf 1 m Gleishöhe
